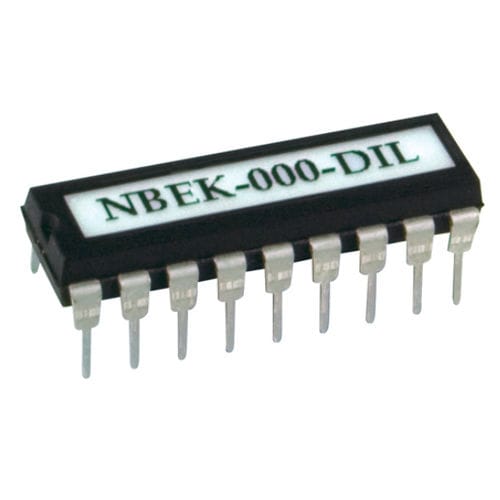

Микроконтроллер 8 бит NBEK series

общего назначенияс радиопередатчикомпрограммируемый

ИС Narrow Band Evaluation Kit (NBEK) может использоваться в качестве полудуплексного последовательного модема со скоростью передачи 1200 бод, подходящего для узкополосных приемников, передатчиков и трансиверов (или любых радиочастотных модулей со скоростью передачи данных >5 кбит/с). Она выполняет функции преамбулы, синхронизации, балансировки битов и проверки ошибок и позволяет установить прозрачный канал передачи данных между радиоустройствами. Это полудуплексное устройство, поэтому коллизии между передаваемыми и принимаемыми пакетами должны устраняться пользователем. При условии, что два устройства не пытаются передавать данные одновременно, никаких дополнительных ограничений на передачу данных вводить не нужно, поскольку все синхронизации передачи, идентификация достоверных данных и буферизация потока данных осуществляются самим устройством. Слова синхронизации и кадрирования в пакете не позволяют приемнику выдавать мусор при отсутствии желаемого радиосигнала или наличии помех. Поддерживается асинхронная передача данных со скоростью 1200 бод: 1 стартовый бит, 8 бит данных, 1 стоповый бит. С типичными микроконтроллерами и UART можно использовать прямое подключение, как показано на рис. 2 и 3. Для подключения к настоящему устройству RS232 необходимо использовать инвертирующие переключатели уровня (идеальным вариантом являются переключатели типа MAX232, но часто достаточно простых транзисторных переключателей NPN/PNP, как это сделано в прикладных схемах на рис. 4 и 5) Характеристики Рабочее напряжение (температура): 5 В для стандартного исполнения (от -40°C до +85°C) Максимальное использование диапазонных возможностей радиочастотного модуля Достаточное количество преамбул для настройки слайсера данных в приемнике Дополнительная преамбула пробуждения для обеспечения требований к времени включения передатчика Дифференциальное манчестерское кодирование адреса, данных и контрольной суммы Синхронизирующие коды и контрольная сумма для снижения ложных срабатываний при шумах
