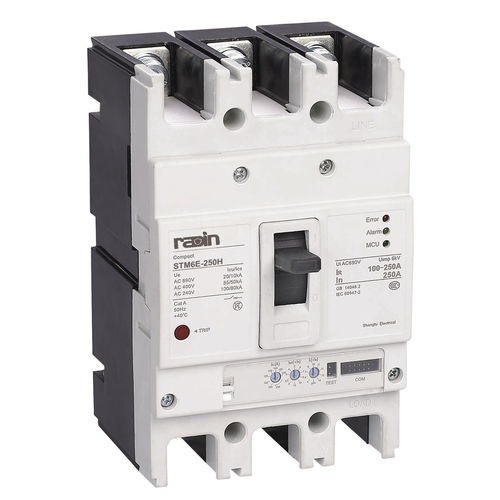

Термический выключатель STM6E series

дефекта заземлениятока перегрузкипеременный ток

Обзор продукции Электронные автоматические выключатели серий STM6E и STM6EL предназначены для низковольтных систем электроснабжения переменного тока частотой 50 Гц, номинальным рабочим напряжением до 1000 В и номинальным рабочим током от 16 А до 800 А. Особенности ◆ Автоматический выключатель может быть оснащен пониженным напряжением релиз, шунт релиз, вспомогательные контакты, контакты сигнализации, электрический механизм управления, поворотная ручка управления и другие аксессуары. ◆Circuit breaker имеет функции защиты перегрузки длинной задержки, короткого замыкания короткой задержки и короткого замыкания мгновенной защиты, пользователь может установить необходимые характеристики защиты (пользователь только должен управлять DIP-переключатель для настройки параметров функции защиты). ◆Circuit breaker имеет замыкание на землю и тепловые аналоговые функции защиты, предварительной тревоги индикации сверхтока, индикации тока нагрузки, цифровой технологии анализа тока, и он может достичь более высокого уровня защиты. ◆STM6EL серии является автоматический выключатель с функцией защиты остаточного тока. Испытательный порт отключения (TEST)： 1Вход для тестирования отключения DC12V(+) 2Вход для проверки срабатывания DC12V(-) Ручка регулировки панели по очереди: IR(A) Isd(x IR) Ii(x IR) ◆IR: ток настройки срабатывания с длительной задержкой при перегрузке; Isd: ◆Ток установки срабатывания задержки короткого замыкания; ◆Ii: ток мгновенного срабатывания при коротком замыкании; Остальные параметры устанавливаются по умолчанию на заводе или задаются по удаленной связи следующим образом: ◆tR: Время установки длительной задержки при перегрузке, заводское значение по умолчанию: 60с; ◆tsd: Время установки короткой задержки короткого замыкания, заводское значение по умолчанию: 0,1 с; ◆Ip: Ток настройки предварительной тревоги при перегрузке, заводское значение по умолчанию: 0,85*IR;
