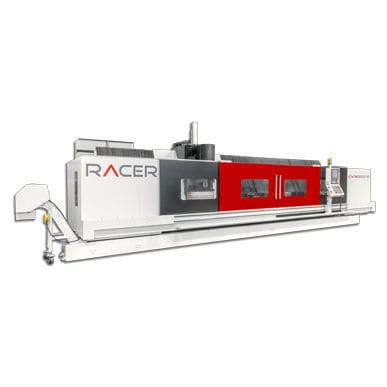

Обрабатывающий центр 3 оси CVX seriesвертикальныйс подвижной стойкойHSK A-63
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с подвижной стойкой
- Передний конец шпинделя
- HSK A-63, HSK-100-A, CAT50
- Количество инструментов
- 32 инструмента, 40 инструментов, 60 инструментов
- Применение
- для автомобильной промышленности, для авиационной промышленности
- Ход Х
10 m
(32'09" )- Ход Y
710 mm, 860 mm, 1 010 mm
(28 in, 34 in, 40 in)- Ход Z
800 mm, 1 000 mm, 1 200 mm
(31 in, 39 in, 47 in)- Скорость вращения
6 000 rpm, 8 000 rpm, 15 000 rpm, 18 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1, 94 248 rad.min-1, 113 097 rad.min-1)- Мощность
19 kW, 23 kW
(25,83 hp, 31,27 hp)- Скорость подачи по оси X
30 000 mm/min, 40 000 mm/min
(20 in/s, 26 in/s)- Скорость подачи по оси Y
25 000 mm/min, 40 000 mm/min
(16 in/s, 26 in/s)- Грузоподъемность стола
2 000 kg
(4 409 lb)- Вес инструментов (макс)
18 kg
(39,7 lb)- Точность позиционирования
0,05 mm
(0,002 in)- Повторяемость
0,003 mm
(0 in)
Описание
СТОЛ
Ширина стола (мм) - 700 - 850 - 1000
Длина стола (мм) - до 10 метров - до 10 метров - до 10 метров - до 10 метров
Отверстие шпинделя до поверхности стола (вертикально) (мм) - 150~950 - 150~1150 - 150~1350
Т-образный паз (Ш x Г x Н мм) - 18 x 125 x 5
ШПИНДЕЛЬ
Центр шпинделя от колонны (мм) - 780 - 850 - 1000
Усилие при протяжке (кгс) - 1800 ± 100
ОСЕВЫЕ СЕРВОМОТОРЫ
Скорость подачи (X/Y/Z м/мин) - 18 - 10
ИНСТРУМЕНТАЛЬНЫЙ ЖУРНАЛ
Тип ATC - пластинчатый
Тип CAM - DUAL ARM
Выбор инструмента (двунаправленный) - RANDOM
Макс. Диаметр инструмента (мм) - Ø125
Макс. Диаметр инструмента без смежных инструментов (мм) - Ø250
Макс. Длина инструмента - 350
ПРОЧЕЕ
Потребность в воздухе (кг/см2) - 6
Напряжение - 460/3 фазы
Потребляемая мощность (кВА) - 40
Емкость бака охлаждающей жидкости (л) - 1500 / 1750 / 2000 / 2250 / 2500 / 2750 / 3000
Контроллер - SINUMERIK ONE (828 / 840sl opt)
---
