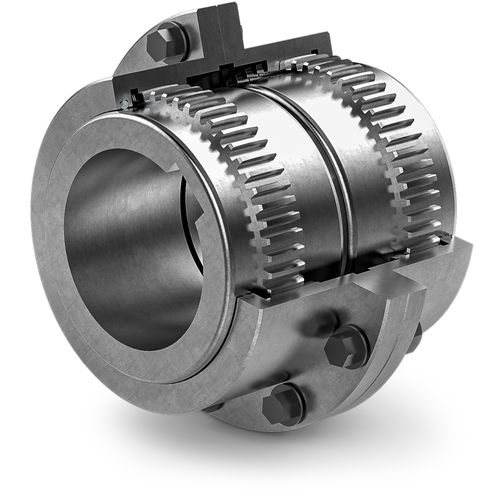

Гибкая муфта BZ1 seriesшестеренчатаявалакомпактная
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- гибкая, шестеренчатая
- Применение
- вала
- Конструкция
- компактная
- Крепление
- с фланцем, с регулировочным винтом
- Момент
МИН.: 1 900 Nm
(1 401,36808 ft.lb)МАКС.: 480 000 Nm
(354 029,83165 ft.lb)- Скорость вращения
МИН.: 1 730 rpm
(10 869,91 rad.min-1)МАКС.: 6 000 rpm
(37 699,11 rad.min-1)
Описание
Гибкая зубчатая муфта со шпоночным пазом
Свойства
прочная и компактная конструкция
низкий износ
Компенсация осевых, боковых и угловых смещений вала
Диапазон температур
-от 30 до +100° C (от -22 °F до +212 °F)
Конструкция
Втулки со шпоночным пазом или высокоточным цилиндрическим отверстием для интерференционного монтажа
Опциональный установочный винт DIN 916 для фиксации на шпонке вала
Размеры 450 и выше с осевой резьбой в ступицах
Материал
Муфта из высокопрочной стали
Посадочный зазор
Общий зазор между валом и ступицей 0,01 - 0,05 мм
---
