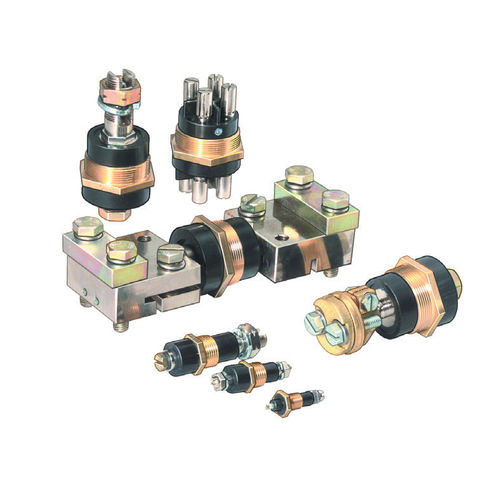

Втулка из эпоксидной смолы 8171/20-ZL-C147

соединенияпроходного изоляторарезьбовая

Электропитание в шкафах Ex d Взрывозащищенные и изолированные от стенки шкафа Исполнение с: Пазовые зажимы, U-образные зажимы, паяные соединения Для напряжений до макс. 1000 В и токов до макс. 630 A Функциональное описание - Проводниковые вводы предназначены для обеспечения электропитания в шкафах с типом защиты "взрывозащита". Они вставляются в стенку шкафа таким образом, чтобы обеспечить огнестойкость и изоляцию. Проходной штырь располагается в центре резьбового кольца, а детали соединяются в единое целое с помощью высококачественного изоляционного материала (эпоксидной смолы), устойчивого к утечкам тока. Для точек подключения, выступающих за пределы корпуса Ex e, действуют увеличенные расстояния ползучести и зазоры в соответствии с IEC/EN 60079-7. Проводниковые втулки должны быть закреплены так, чтобы они не могли отсоединиться. Взрывозащита Диапазон применения (зоны) - 1, 2 Сертификат на газ ATEX - PTB 00 ATEX 1066 U Сертификат на газ IECEX - IECEx PTB 06.0080U Исполнение Ex - Да IECEx взрывозащита газа - Ex de IIC Gb ATEX взрывозащита газа - II 2 G Ex de IIC Gb Сертификаты - ATEX (PTB), Китай (CQST), IECEx (PTB) Механические данные Ширина по плоскости - WAF14 Материал проходного болта - медь Материал литья - эпоксидная смола Ex d соединительная клемма - паяное соединение Ex e соединительная клемма - винт с головкой под сыр Сечение соединения - 2,50 мм² Количество болтов - 1 Размер резьбы - M10 Шаг резьбы - 1 Вес - 116 г Вес - 0,26 фунта
