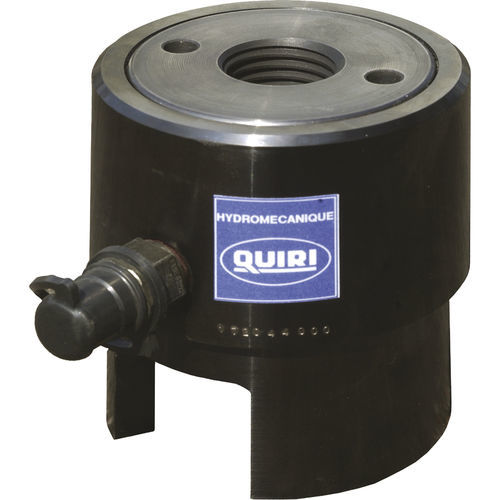

Гидравлический цилиндр STC

винтовойпоршневыйпростого действия с возвратом под действием силы тяжести

- Одностороннее действие, возврат нагрузки - Хромированный шток поршня - Красная визуальная метка конца хода Цилиндр натяжения болта, оснащенный скобой с внутренней резьбой, крепится к болту. При подаче гидравлического давления с помощью насоса болт вытягивается в осевом направлении. Затем гайку можно просто затянуть рукой через отверстие в юбке. При снятии гидравлического давления достигается правильное натяжение болта. Для безопасного использования цилиндра натяжения болтов необходимо проверить: - Что резьба скобы совпадает с резьбой болта. - Перед сборкой убедитесь, что гайка полностью закручена. - Наличие достаточного пространства вокруг болта для установки цилиндра натяжения болта QUIRI. Если места для стандартного устройства недостаточно, обратитесь за решением в наш технический отдел. - Резьба болта должна быть достаточно длинной, чтобы обеспечить правильное зацепление вставки скобы. (Длина резьбы над гайкой должна быть как минимум равна диаметру болта, т.е. длина резьбы болта M24 - 24 мм). - Наденьте юбку и цилиндр на болт для натяжения. - Прикрутите скобу к болту. - Подключите насос к цилиндру. - Закройте выпускной клапан насоса. - Накачайте до необходимого давления. - Поверните гайку с помощью стержня. - Ослабьте давление. - Когда болт будет натянут, открутите скобу, наденьте цилиндр на следующий болт и проделайте те же операции.
