Аналоговая плата E/S eGalvanica

последовательнаяRS485для измерения температуры

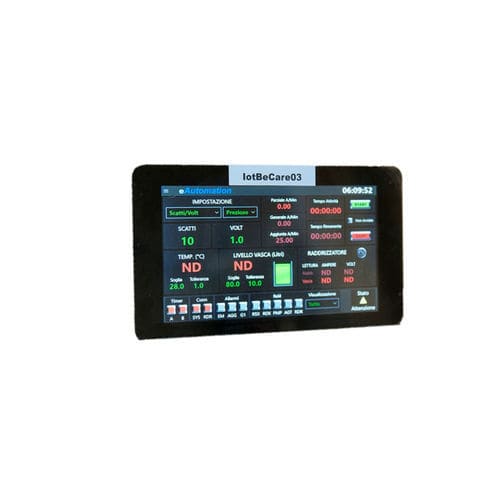

Электронная система «eGalvanica» позволяет контролировать, регистрировать и отображать основные параметры, отличающие гальваническую ванну. Система состоит из 7-дюймового сенсорного TFT-дисплея, управляемого промышленным ПК с пользовательским интерфейсом и функциями контроля, а также платы микроконтроллера, которая выполняет все гальванические функции ввода-вывода. Эта последняя карта не только обеспечивает питание промышленного ПК, но и взаимодействует с ним по последовательной линии RS485 по собственному протоколу. КЛЮЧЕВАЯ ОСОБЕННОСТЬ • N. 2 входа вольтметра с 2 десятичными цифрами. • 2 входа амперметра для шунта 60 мВ. • 10 входов для сухих контактов, которые можно использовать для поплавкового или другого типа. • 2 входа датчика температуры NTC или PTC, настраиваемые через пользовательский интерфейс. • 2 входа для датчиков температуры Pt100. • 2 входа 0/4–20 мА или 0/2–10 В, настраиваемые через пользовательский интерфейс. • 3 дополнительных входа для сухих контактов. • 1 датчик давления для измерения уровня на борту. • 9 релейных выходов 250 В 5 А, свободный контакт. • 2 аналоговых выхода 4–20 мА/0–20 мА без оптоизоляции. • 1 вспомогательный выход постоянного тока 12 В 0,5 А. • 1 выходная мощность постоянного тока 5 В 2 А для промышленного ПК с дисплеем 7 дюймов.
