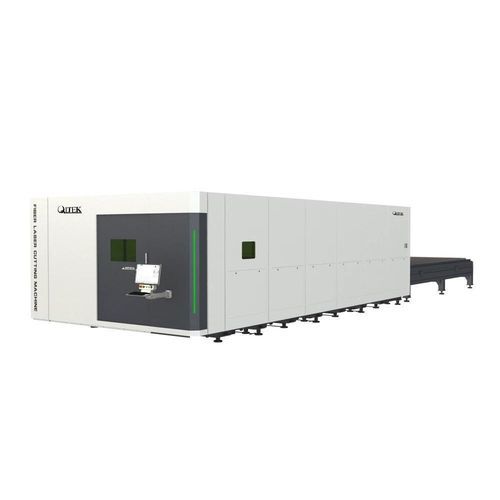

Станок для резки волоконный лазер GI series

для металладля листаконтролируемый PLC

Обзор продукта
Сверхскоростной-высоко-режущий станок серии QLTEK GI — решение промышленного класса, предназначенное для производственных предприятий и автоматизированных производственных линий. Благодаря мощности 3–40 кВт, высокой скорости и превосходной стабильности повышает эффективность резки и снижает затраты на деталь, делая его идеальным выбором для эффективного и надёжного производства.

Краткое описание

• Серия: GI
• Мощность: 3000–40000 Вт
• Рабочие зоны (длина): 3048–12000 мм
• Рабочие зоны (ширина): 1524–2580 мм
• X/Y макс. скорость соединения: 140–200 м/мин
• Высокая мощность, высокая скорость, высокая загрузочная способность, большой формат

Почему стоит выбрать серию QLTEK GI?

• Сверхвысокая скорость
• Высокая точность
• Высокое качество
• Высокая безопасность
• Интеллектуализация

Преимущества по сравнению с традиционными решениями
По сравнению с традиционными методами резки серия GI обеспечивает на 50% большую эффективность резки и на 35% более низкую себестоимость единицы продукции.

Основные особенности

• Балка из высокопрочного алюминиевого сплава: лёгкий вес, высокие динамические характеристики.
• Станок со сварной конструкцией: проектирование полой и полу-полой конструкции основной станини; сварная конструкция из стальной пластины.
• Автоматическая система смазки: интеллектуальная интеграция, визуальный контроль и обслуживание.
• Двустороннее удаление пыли с перегородкой: меньше дыма и пыли, защита окружающей среды.
• Самоадаптивные комбинированные опорные ножки: двойная сферическая конструкция прокладки снижает удары и вибрацию при работе на высоких скоростях.
• Лазерная режущая головка с автофокусом: новая оптическая конструкция, покрывает более 90% площади водяного охлаждения, контролирует температуру режущей головки; многослойная выдвижная защитная структура зеркала облегчает обслуживание и снижает эксплуатационные расходы; множественное определение температуры и мониторинг состояния головки в реальном времени.
• Система управления Beckhoff: интегрированный чертеж + раскладка кулачков, диагностическое обслуживание, экспертная библиотека процессов, связь с производственной статистикой.

Параметры (выдержки из таблицы)
Серия: GI — модели: GI3015, GI4020, GI6025, GI8025, GI12025
Мощность: 3 кВт–20 кВт (некоторые модели); 12 кВт–40 кВт (другие конфигурации)
Зона резки (Д×Ш): 3048×1524 мм; 4100×2080 мм; 6150×2580 мм; 8000×2500 мм; 12000×2500 мм
Перемещение по оси X: 3100 мм; 4100 мм; 6200 мм; 8100 мм; 12200 мм
Перемещение по оси Y: 1570 мм; 2130 мм; 2600 мм; 2600 мм; 2600 мм
Перемещение по оси Z: 280 мм; 280 мм; 350 мм; 380 мм; 380 мм
Точность позиционирования оси X/Y: ±0,03 мм/м
X/Y макс. скорость соединения: 140 м/мин (для ряда моделей) до 200 м/мин (для больших форматов)
X/Y макс. ускорение связей: 2.5g (для ряда моделей) down to 1.5g для некоторых больших конфигураций

Демонстрационные видеоролики и образцы
На странице представлены демонстрационные видеоролики серии GI по моделям GI3015 и GI6025, а также галерея образцов обработанных деталей и изображений изделий.

Характеристики / спецификации технические

• Серия: GI (GI series)
• Модельные варианты: GI3015, GI4020, GI6025, GI8025, GI12025
• Мощность лазера: 3000–40000 Вт (в зависимости от модели)
• Рабочая зона (длина): от 3048 мм до 12000 мм
• Рабочая зона (ширина): от 1524 мм до 2580 мм
• Перемещения X/Y/Z: X до 12200 мм; Y до 2600 мм; Z до 380 мм (по модели)
• Точность позиционирования X/Y: ±0,03 мм/м
• Макс. скорость X/Y (соединения): 140–200 м/мин
• Макс. ускорение X/Y: до 2.5g (в зависимости от модели)
• Оптическая режущая головка: автофокус, многослойная защитная конструкция зеркала, мониторинг температуры и состояния в реальном времени
• Конструкция станка: высокопрочная алюминиевая балка; сварная стальная конструкция станины
• Система управления: Beckhoff (интегрированные чертежи, диагностическое обслуживание, библиотека процессов)
• Дополнительные системы: автоматическая смазка, двусторонняя система удаления пыли, самоадаптивные опорные ножки
