Зонд магнитное поле HNFP series

для спектрометровдля спектроскопиив режиме реального времени

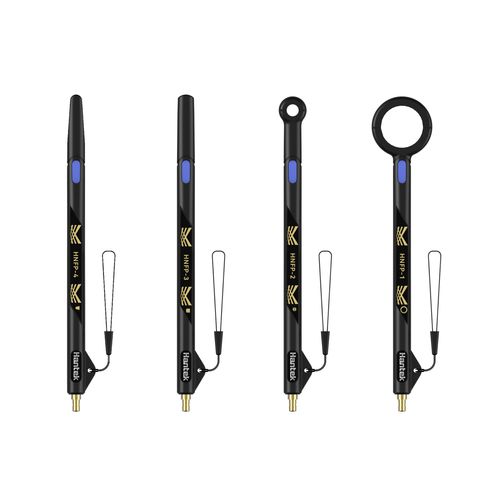

Пробники ближнего поля серии HNFP охватывают диапазон частот от 9 КГц до 3 ГГц и идеально подходят для разработки экономичных решений по устранению ЭМИ, которые могут быть использованы для решения широкого спектра проблем, связанных с ЭМИ. Продукт состоит из семи пробников, предназначенных для тестирования магнитных полей (H), и двух высокочастотных пробников, предназначенных для тестирования электрических полей (E). Пробники магнитного поля оснащены специальными электрически изолированными головками с различной формой головки, что обеспечивает универсальность при решении задач измерения ближнего поля. Все датчики ближнего поля являются пассивными и подключаются непосредственно к спектрометру или осциллографу через кабель 50Ω, что позволяет проводить тестирование и анализ магнитного поля в режиме реального времени. В ситуациях, когда сигнал помех слаб, наш предварительный усилитель РЧ-сигнала с коэффициентом усиления 30 дБ (HNFPA-1) может повысить чувствительность тестирования системы. Облегчает выявление и решение потенциальных проблем ЭМИ/ЭМС до выпуска продукта для тестирования на соответствие. - Диапазон частот высокочастотных датчиков магнитного поля: 30МГц-3ГГц; низкочастотные датчики магнитного поля диапазон частот: 9кГц-50МГц; - Высокочастотные датчики электронного поля диапазон частот: 30МГц-3ГГц; - Предусилители HNFPA-1 диапазон частот: 9кГц-3ГГц, с коэффициентом усиления около 30дБ; - Все пробники ближнего поля Все пробники ближнего поля являются пассивными и могут быть подключены к входному порту осциллографа, приемника или анализатора спектра; - Большие петли более чувствительны, но имеют меньшее пространственное разрешение, в то время как маленькие петли менее чувствительны, но позволяют легче определить местоположение источника; - Зонды для измерения магнитного поля содержат специальные электрически изолированные головки зонда с различными формами головок для решения различных задач измерения ближнего поля;
