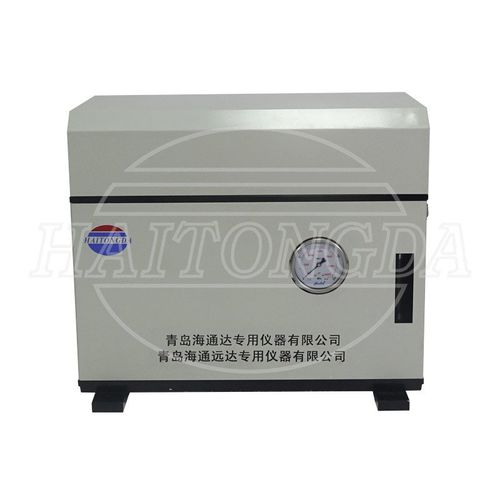

Консистометр HTD7716

Консистометр HTHP разработан в строгом соответствии с требованиями спецификации API 10 и представляет собой специальный прибор для измерения времени консистенции цементного раствора. Мешающая лопасть в ячейке консистометра HTHP собирается с чашкой для раствора и затем помещается в ячейку под давлением. Максимальное рабочее давление составляет 112 МПа (16240psi), а максимальная температура - 175 C (347 F). Для поддержания давления в системе используются предохранительный клапан и пневмогидравлический насос. Гидравлическая система состоит из масляного бака, системы трубопроводов, клапана и фильтрующего элемента. Для нагрева корпуса ячейки используется встроенный трубчатый нагреватель мощностью 3000 Вт. Программируемый терморегулятор автоматически контролирует скорость нарастания температуры (т.е. температурный градиент). Когда температура бурового раствора достигнет ожидаемых значений, контроллер будет поддерживать заданную температуру. Грязевой стакан приводится во вращение вращающимся валом, установленным в корпусе ячейки, который через раму передается магнитно-приводному устройству с постоянной скоростью 150±15 об/мин. Для обеспечения высокого крутящего момента и длительного магнитного поля используются постоянные редкоземельные магниты. Вязкость (т.е. консистенцию) цементного раствора определяют с помощью потенциометра, установленного в напорной ячейке. Внутри потенциометра установлена стандартная моментная пружина, предотвращающая вращательное усилие в мешалке, которое пропорционально консистенции цементного раствора. Данные о консистенции выводятся непосредственно на таблицу консистенции.
