Макроскоп видео Qeye 800

Введение

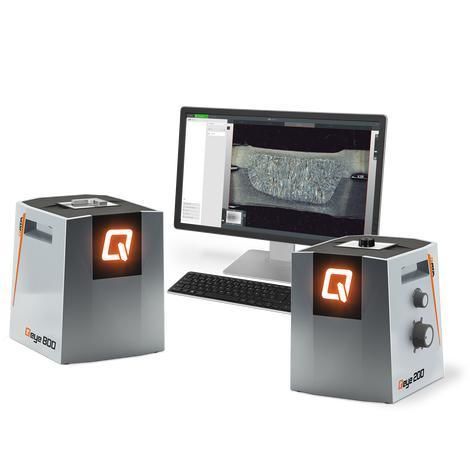

Оптические аналитические системы Qeye 200 и Qeye 800 — инвертированные макроскопы для воспроизводимой съёмки и измерения макросрезов сварных швов, паяных соединений и компонентов. Qeye 200 оптимизирован для сложного анализа лазерных швов (НИОКР, электроника, автомобильная промышленность). Qeye 800 предназначен для серийного производства и испытаний материалов с требованием повторяемых оценок. Оба устройства используют Intelligent Area Illumination (IAI) и ПО Qpix Control2 для стандартизированных отчётов (например, DIN EN ISO 5817).

Видео продукта
Доступно ознакомительное видео Qeye 800, демонстрирующее устройство системы, режимы IAI и основные операции (демонстрация продукта).

Компактная точность для детального анализа макросрезов

• Съёмка макросрезов и измерение геометрии сварных швов
• Инспекция лазерных швов в автомобилестроении и электронике
• Оценка паяных соединений и деликатных сборок в прецизионной технике
• Мониторинг процессов в линейном и автономном производствах
• Поддержка НИОКР при разработке процессов соединения

Ключевые оптические характеристики Qeye 200 / Qeye 800

• 12-мегапиксельная система камер (4K Ultra HD)
• Дискретные уровни зума: 0.63x – 1x – 1.6x – 2.5x – 4x
• Пресеты поля зрения: примерно 23.7 x 17.8 мм до 3.7 x 2.8 мм
• Интегрированное автоматическое управление яркостью и ручная точная настройка
• Ручное колесо с пятью предустановленными положениями увеличения для точной регулировки

Области применения

• Макропроверка сварных швов и оценка в соответствии с нормативами
• Контроль качества лазерных швов (автомобили, электроника)
• Визуальная проверка поверхностных дефектов и оценка PCB/компонентов
• Испытания материалов в лабораториях: глубина проплавления, форма шва, анализ дефектов
• Обеспечение качества производства, мониторинг процессов и НИОКР в технологии соединений

Инновационная эксплуатация — преимущества

• IAI (Intelligent Area Illumination): светодиодное освещение зоны анализа с четырьмя переключаемыми и диммируемыми профилями для снижения отражений
• Программируемые ёмкостные сенсорные кнопки (работают в перчатках) для быстрого доступа к зуму, подсветке и запуску анализа
• Настраиваемая сенсорная панель с пятью переносимыми функциями для оптимизации рабочего процесса
• Промышленный дизайн: легко заменяемая стеклянная площадка для образцов и пыленепроницаемая сборка
• Интеграция оптического анализа и испытаний на твёрдость через Qpix Control2 для единых отчётов и живого изображения/3D Smartview

Возможности измерения и отчётности

• Широкий набор измерительных инструментов: длины, углы, окружности, полигоны для вычисления площади и периметра
• Режим шаблона с эталонным изображением и предопределёнными элементами обследования для повторяемых проверок
• Привязка измерительных линий и связывание измерений для сложных задач
• Нормативно-совместимые отчёты испытаний (например, DIN EN ISO 5817) с группами оценки и полной документацией

Аксессуары и инструменты (выборка)

• Стеклянные подложки 95 x 75 x 2 мм (алюмосиликатное стекло) — доступны наборы
• Qeye Cover — защитный колпак для исключения паразитного света и отражений (в комплекте)
• Объектный микрометр 50 мм, разрешение 0.1 мм — калибровочный сертификат опционально
• Средства очистки: микрофибровые салфетки и специальные очистители для стекла рекомендованы для ухода за образцами

Технические характеристики

• Поле зрения: 23.7 x 17.8 мм – 3.7 x 2.8 мм (0.933 x 0.7" – 0.146 x 0.11")
• Уровни зума: 0.63x – 1x – 1.6x – 2.5x – 4x
• Камера: 4K Ultra HD, 12 мегапикселей, USB 3.0
• Освещение: IAI LED модуль (Intelligent Area Illumination)
• Программное обеспечение: Qpix Control2
• Работа: внешний ПК (Windows 11 64-bit)
• Габариты стеклянной подложки (Д x Ш x В): 95 x 75 x 2 мм
• Макс. масса образца: 5 кг
• Интерфейс: 1 x USB 3.0
• Питание: 100–240 V ~1/N/PE, 50–60 Hz
• Потребление: ожидание ~35 W | работа ~60 W | макс ~100 W
• Габариты (Д x Ш x В): 220 x 220 x 260/365* мм (*вкл. Qeye Cover)
• Требуемая площадь: 300 x 300 мм
• Вес: 16 кг
• Температура окружающей среды: 18–28 °C
• Макс. влажность: 70% без конденсации
