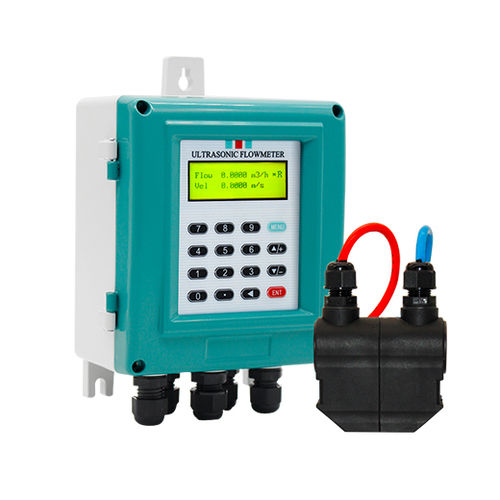

Ультразвуковой расходомер настенного типа предназначен для измерения скорости движения жидкости в закрытом трубопроводе. Преобразователи являются бесконтактными, зажимного типа, что обеспечивает преимущества работы без загрязнения и простоту установки.
Принцип работы ультразвукового расходомера настенного типа: Расходомер работает, попеременно передавая и принимая модулированный по частоте всплеск звуковой энергии между двумя преобразователями и измеряя время прохождения звука между двумя преобразователями. Разница в измеренном времени прохождения напрямую и точно связана со скоростью жидкости в трубе.
Преимущества и недостатки ультразвукового расходомера настенного типа
1: Высочайшая стабильность нулевой точки и точное измерение даже самых низких скоростей потока
2: Высочайшая точность на основе индивидуально откалиброванных ультразвуковых преобразователей и датчиков
3: Один расходомер для всех применений
4: Отсутствие необходимости в техническом обслуживании
5: Высочайшая безопасность процесса
Ультразвуковой расходомер настенного типа является высоконадежным расходомером, широко используется в нефтяной, химической, пищевой промышленности, электроэнергетике, водоснабжении и водоотведении и т.д.
Требования к установке ультразвукового расходомера настенного типа
Состояние трубопровода для измерения расхода сильно влияет на точность измерения, место установки детектора должно быть выбрано в месте, которое отвечает следующим условиям:
1. Необходимо убедиться, что прямой участок трубы, где установлен датчик: 10D на стороне восходящего потока (D - диаметр трубы), 5D или более на стороне нисходящего потока, и не должно быть факторов, нарушающих движение жидкости (таких как насосы, клапаны, дроссели и т.д.)
---
