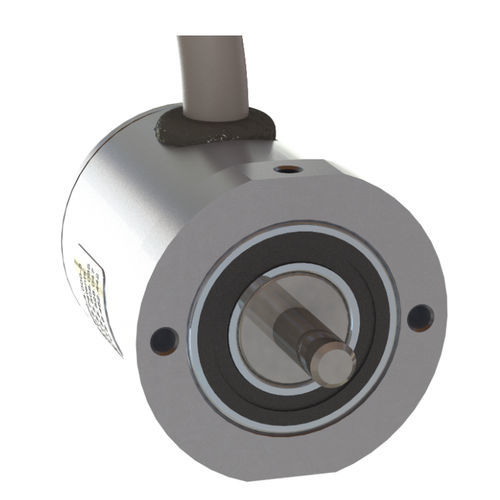

Инкрементальный угловой энкодер MEM 25 K

магнитный

MEM 25 - это магнитный инкрементный энкодер. Это надежный энкодер для полых валов, который можно быстро и легко крепится на валах двигателей различных размеров. Энкодер разработан для бесщеточных двигателей, систем обратной связи и управления скоростью вращения контроля скорости вращения. MEM 25 - это система реального времени для высокоскоростных приложений и жестких условий эксплуатации окружающей среды. Энкодер обеспечивает два квадратно-волновых выхода в квадратурах (со сдвигом по фазе на 90 градусов) для счетчика и информации о направлении движения, а также один индексный канал (один пуаз на оборот). Разрешающая способность кодера определяется количеством отсчетов на оборот (CPR). В качестве опции энкодер может поставляться с УФ-коммутацией (1, 2 или 4 пары полюсов). Источник питания выбирается в широком диапазоне напряжений (от 5 В до 30 В). Питание и сигналы подаются по шильдированному кабелю 3x2x0,14 мм2 с лужеными концами. Характеристики ♦ Выходные каналы: - 2 (квадратурные) + 1 индексный канал опционально: - сигналы коммутации UVW ♦ Тип выхода: TTL совместимый или HTL совместимый ♦ Разрешение: до 1024 CPR (отсчетов на оборот) опционально: до 4 пар полюсов ♦ Питание: 5-30 В ПОСТОЯННОГО ТОКА ♦ Класс защиты IP65 ♦ Максимальный диаметр вала: 6 мм ♦ Соответствует директиве ЕС 2011/65/EG (RoHS)
