Использование уплотнений для соединения является устоявшимся методом и просто незаменимым во многих отраслях промышленности.
Тем не менее, соединение с уплотнением может также быть фактором, позволяющим избежать затрат; поэтому TITAN предлагает в качестве альтернативы запатентованное соединение без уплотнения.

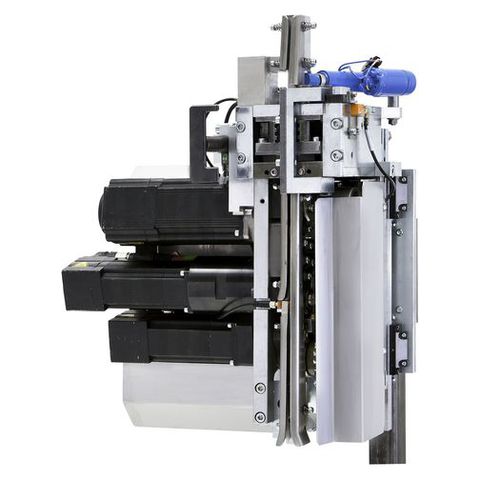

VS11-L работает с этим типом соединения для оптимальной обработки упаковочных стальных лент шириной до 19 мм на плоских упаковках.
Пневматическая VS11-L - это прочная, надежная и простая в обслуживании головка для широкого спектра применения, с усилием натяжения до 10 000 Н и высокой прочностью соединения.
- Технические данные :
- Вид привода : Электропневматический
- Сила натяжения : 1 500 - 10 000 Н (регулируемая)
- Напряжение сети : 400 В переменного тока / 50 Гц
- Напряжение управления : 24 В
- Скорость перемещения ленты: ок. 2,2 м/с при толщине ленты 0,50 мм
- прибл. 2,0 м/с при толщине ленты 0,63 мм
- прибл. 7,2 футов/с при толщине ленты 0,02 дюйма
- прибл. 6,6 футов/с при толщине ленты 0,025 дюйма
- Размеры: 700 x 400 x 600 мм (Д x Ш x В)
27. 6 x 15,7 x 23,6" (Д x Ш x В)
- Вес : 120 кг
- 264,5 фунта
- Давление воздуха : мин. 5 бар давление потока
макс. 6 бар
- Расход воздуха
- (в зависимости от размера канала) : ок. 0,1 - 0,3 м³ на обвязку
- прибл. 3,5 - 10,6 фут³ на обвязку
- Поперечное сечение : 1/2"
- Ремень/соединение :
- Тип ленты : Стальная лента
- Лента : Автоматическая лента
- MEGABAND®
- Ширина ремня : 13, 16, 19 мм
1/2" ; 5/8" ; 3/4"
- Толщина ремешка: 0,50 - 0,60 мм
0.02 - 0.024"
- Вид уплотнения: уплотнение-штуцер
- Прочность уплотнения
(в зависимости от качества ленты, размеров ленты) : до 75 - 85% от разрывной нагрузки ленты
---
