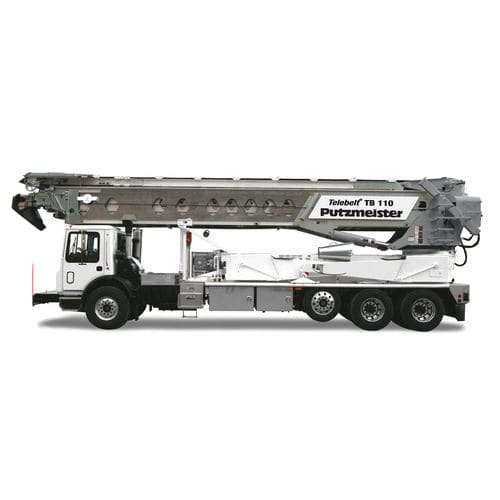

Ленточный конвейер Telebelt® TB 110

горизонтальныйнаклонныйтранспортный

Обзор продукта
Putzmeister Telebelt® TB 110 — телескопический ленточный конвейер, спроектированный для быстрой установки и работы в стеснённых или с низкой высотой пространства условиях. Четырёхсекционная телескопическая стрелa обеспечивает до 106' 1" (32,34 m) горизонтального вылета при высоте работы от 15' 9" (4,80 m), обеспечивая плавную, безрывковую подачу. Шесть вариантов бункера позволяют эффективно обрабатывать широкий спектр материалов — грунт, песок, камень и гравий — в больших объёмах. Типичные применения: ветроэнергетические площадки, дамбы и мостовые пролёты при ограниченном доступе или высоте.

Ключевые особенности

• Низкая высота раскрытия для ограниченных участков
• Шесть вариантов бункера под разные рабочие задачи
• Возможность подачи материалов в больших объёмах
• Функция реверса конвейера для смены направления потока материалов

Общая информация
Количество секций: 4
Горизонтальная дальность подачи (макс. при 0°): 106' 1" (32,34 m)
Горизонтальная дальность подачи (макс. при 30°): 91' 6" (прибл.)
Ширина ленты: 18"
Длина подающего конвейера: 38' (11,58 m)
Ширина подающего конвейера: 18"
Длина концевого шланга макс.: 15' (4,57 m)
Высота выгрузки от уровня земли (макс. при 30°): 60' 2" (18,36 m)
Высота выгрузки от уровня земли (макс. при -15°): -20' (-6,11 m)
Номинальная производительность главного и подающего конвейеров в минуту (при 0°): 5 yd³/min (≈ 3,82 m³/min)
Номинальная производительность главного и подающего конвейеров в минуту (до 20°): 3,80 yd³/min (≈ 2,90 m³/min)
Наблюдаемая производительность (при 0°): 5 yd³/min (≈ 3,82 m³/min)
Дальность от передней кромки грузовика (при 0°): 100' 6" (30,65 m)
Дальность от передней кромки грузовика (при 30°): 86' (26,23 m)
Размах опор - гидравлический поворот наружу и опускание (перед-зад): 23' 1" (7,05/8,17 m)
Нагрузка на опору: перед-зад: 34,395 lbf (153 kN)

Технические характеристики

• Модель: Telebelt® TB 110
• Секции: 4
• Горизонтальная дальность (0°): 106' 1" (32,34 m)
• Горизонтальная дальность (30°): 91' 6" (прибл.)
• Ширина ленты: 18"
• Длина подающего конвейера: 38' (11,58 m)
• Ширина подающего ленточного конвейера: 18"
• Длина концевого шланга (макс): 15' (4,57 m)
• Высота выгрузки (30°): 60' 2" (18,36 m)
• Высота выгрузки (-15°): -20' (-6,11 m)
• Номинальная производительность (0°): 5 yd³/min (≈ 3,82 m³/min)
• Номинальная производительность (до 20°): 3,80 yd³/min (≈ 2,90 m³/min)
• Наблюдаемая производительность: до 5 yd³/min (≈ 3,82 m³/min)
• Дальность от передней кромки грузовика (0°): 100' 6" (30,65 m)
• Дальность от передней кромки грузовика (30°): 86' (26,23 m)
• Размах опор (перед-зад): 23' 1" (7,05/8,17 m)
• Нагрузка на опоры (перед-зад): 34,395 lbf (153 kN)
