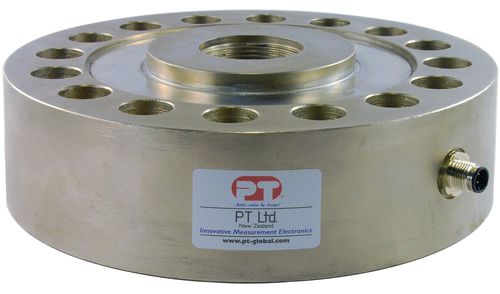

LPCH - универсальный тензодатчик, идеально подходящий для взвешивания как на растяжение, так и на сжатие. Высокая точность в сочетании с большой перегрузочной способностью делает его популярным выбором для испытаний материалов, подвесного и низкопрофильного взвешивания. Изготовленный из легированной стали и герметичный по классу защиты IP67, он также имеет утопленные отверстия для скрытого монтажа.
LPCH оснащен стандартным для отрасли разъемом M12 для датчиков, герметичным по классу защиты IP67, и поставляется с прямым ответным разъемом. Такой разъем упрощает установку и обслуживание.
Тип и длина кабеля в соответствии с требованиями установки могут быть выбраны из различных комплектов кабелей.
Шестижильные кабели следует прокладывать, соединяя Sense+ с Excitation+ с клеммой 1, а Sense- с Excitation- с клеммой 2 внутри разъема.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Выходной сигнал при емкости : 2±0,01 мВ/В
- Погрешность линейности : < 0,020% FSO
- Невоспроизводимость : < 0,020% FSO
- Комбинированная погрешность : < 0,030% FSO
- Гистерезис : < 0,020% FSO
- Ползучесть/(30 мин.) : < 0,020% FSO
- Нулевой баланс : < 2% емкости
- Влияние температуры на размах(/10C) : < 0,02% FSO
- Влияние температуры на ноль(/10ºC) : < 0,02% FSO
- Диапазон рабочих температур : -35 ~ 65 C
- Диапазон компенсированных температур : -10 ~ 50 C
- Диапазон температур хранения: -50 ~ 85 C
- Возбуждение +ve : контакт 1 разъема
- Сигнальный +ve : контакт 4 разъема:
- Рабочая нагрузка: 100% мощности
- Безопасная нагрузка: 150% мощности
- Безопасная боковая нагрузка: 100% от осевой нагрузки
- Предельная нагрузка: 300% мощности
- Входное сопротивление: 750 Ом ±5 Ом
- Выходное сопротивление: 700Ω ±3Ω
---
