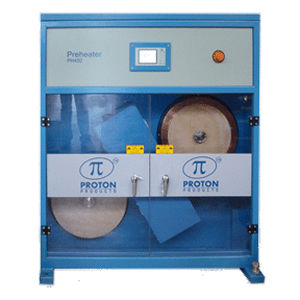

Преднагреватель PH450 Series

Подробнее о продуктеСерия ProTHERMIC™ PH представляет собой обширную линейку высокочастотных индукционных нагревателей, оснащенных новейшей передовой высокочастотной твердотельной технологией. Предварительный нагрев проводов - необходимая операция для устранения влажности проводов, улучшения характеристик зачистки и предотвращения дефектов в виде штыревых отверстий и оголенных участков.Для индукционного предварительного нагрева одножильных и многожильных медных, омедненных и алюминиевых проводов до 200°C (300°C для высокотемпературных моделей (-HT)) перед экструзией изоляции.Улучшает сцепление изоляции с проводом и характеристики зачистки, особенно при высоких скоростях линии.Высочайшая скорость передачи мощности на провод EEE 96% (эффективность использования электроэнергии) обеспечивает минимальные потери и максимальное использование доступной мощности.Использует параболический алгоритм управления для обеспечения высокой степени точности нагрева для всех скоростей линии и размеров провода.Встроенная система измерения температуры InteliTHERM со "спектральным излучением" (опция) обеспечивает более высокую точность измерения и контроля температуры проводов.Нагрев одножильных проводов диаметром до 4,5 мм и многожильных проводов диаметром до 5,64 мм.Корпус выполнен в прочном корпусе для работы в жестких промышленных условиях.Управление осуществляется с помощью удобного ЖК-дисплея с меню.Доступны стандартные интерфейсы связи, устанавливаемые в стандартной комплектации или в качестве опции.Доступны различные модели выходной мощности, подходящие для любого бюджета и скорости линии.Доступны модели с 3-фазным напряжением питания 400 и 480 В переменного тока.ВведениеБесконтактный проволочный измеритель температуры Proton InteliTHERM™ со спектральным излучением теперь доступен для использования с новыми или существующими предварительными подогревателями. Предварительные нагреватели Proton обладают высокой степенью точности при предварительном нагреве, однако в некоторых случаях, когда стабильность и точность температуры являются критически важными, использование устройства InteliTHERM™ SRTG может еще больше повысить стабильность температуры. Устройства серии InteliTHERM™ SRTG подключаются непосредственно к модулю управления подогревателя, обеспечивая быструю и точную обратную связь и контроль температуры. Это делает управление подогревателем таким же простым, как установка температуры и нажатие кнопки "Вперед".ТехнологияОбод замыкающего шкива изготовлен из специального медного сплава, обладающего высокой электропроводностью и хорошей износостойкостью. Изолирующий шкив изготовлен из ткани, скрепленной смолой, которая обладает хорошей износостойкостью и низкой теплопроводностью для минимизации тепловых потерь между проводом и шкивом. Шкивы установлены на двухрядных шарикоподшипниках с низким коэффициентом трения для минимизации силы сопротивления (увеличения натяжения) на проволоке при прохождении через подогреватель. Оба шкива точно обработаны для обеспечения равномерного натяжения проволоки, что уменьшает проблемы SRL в кабелях для передачи данных и телекоммуникаций. Подогреватель питается от 3-фазной сети, которая преобразуется в высокочастотное питание с помощью специально разработанного инвертора, выход которого автоматически регулируется для обеспечения необходимой мощности для поддержания требуемой "Заданной температуры" независимо от размера проволоки или скорости производства. Подогреватель полностью защищен от потери фазы сети или перебоев в работе.Технические характеристикиМодельPH450-20-400PH450-20-480PH450-25-400Максимальная выходная мощность / кВт2020253Фазное напряжение питания / В переменного тока (среднеквадратичное от линии к линии)400480400СпецификацияМинимальнаяТипичнаяМаксимальнаяЕдиницыКоренной диаметр шкива450 ммДиаметр твердого провода14,5 ммДиаметр многожильного провода5.64 ммПлощадь сечения скрученного провода25 мм2Температура предварительного нагрева провода200°CНепрерывное натяжение провода2005NУвеличение натяжения провода (при скорости линии 1500 м/мин)1NЧастота питания4765 ГцВысота линии98010001020 ммВес500 кгРабочая температура545°CЗащита от проникновения (только зоны входа/выхода провода и отсек шкива)IP53Направление проводаЛевое-вправо или вправо-влево (см. схему ниже)Материал проводовМедь / Медь плакированная / Алюминий / СпециальныйСтандартные интерфейсы*Для подключения к компьютерам, оснащенным USB, имеется дополнительный кабель-переходник с RS-232 на USB.Опции (должны быть указаны при установке во время производства; не могут быть дооснащены)Выход тока петли провода0...+10 В выход пропорционален току петли провода 0...2000 А (rms) Интерфейсы связиPROFIBUSСолендроидный замок двериБлокирует дверь(и) доступа до полной остановки движения шкивов.Плинт по высотеУвеличивает номинальную высоту линии до 43″ (1092 мм).Двойные двериДля использования в ограниченных заводских пространствах, где стандартная одинарная дверь слишком велика (не применяется к PH160, PH450 или PH600)Характеристики / Технические характеристикиМодель: Серия PH450Максимальная выходная мощность: 20-25 кВт3-фазное напряжение питания: 400/480 В переменного токаДиаметр корня шкива: 450 ммДиаметр сплошного провода: 1-4,5 ммДиаметр скрученного провода: до 5,64 ммПлощадь сечения скрученного провода: до 25 мм²Температура предварительного нагрева провода: до 200°CНепрерывное натяжение провода: до 2005 НУвеличение натяжения провода (при 1500 м/мин): 1 НПЧастота питания: 47-65 ГцВысота проволочной линии: 980-1020 ммВес: до 500 кгРабочая температура: 5-45°CЗащита от проникновения: IP53 (только зоны входа/выхода проводов и отсек для шкивов)Направление проводов: Слева направо или справа налевоМатериал проводов: Медь / Медь плакированная / Алюминий / Специальный
