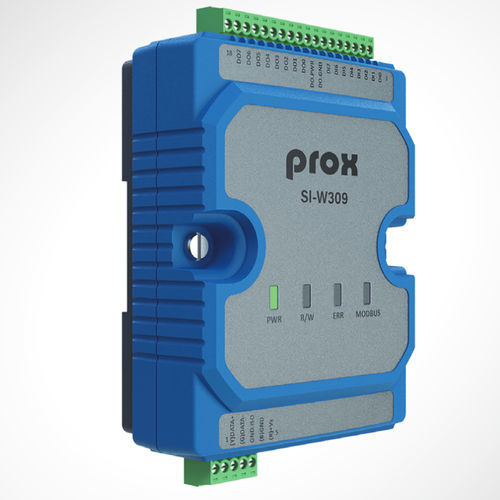

Цифровой модуль входа/выхода SI-W309

ModBUS RTURS-485Modbus

модуль ввода/вывода 8 каналов цифровых входов и 8 каналов цифровых выходов ● 8 каналов цифровой вход ● 8 каналов цифрового выхода ● Все каналы цифрового ввода могут быть использованы в качестве 32-битных счетчиков ● Поддержка защиты от перегрузки по напряжению ● Поддержка стандартного промышленного протокола связи ● Поддержка широкой рабочей температуры -25°C~75°C ● Поддержка широкого диапазона напряжения DC In (9~50V) Система Интерфейс связи RS-485 Скорость передачи данных 9600 бит/с ~ 115,200 бит/с (макс.) Протокол связи Modbus / RTU Внутримодульная изоляция 3000 В Установка DIN-рейка или настенный монтаж Светодиодные индикаторы Светодиод питания, зеленый Светодиод R/W, оранжевый Светодиод ошибки, красный Светодиод Modbus, зеленый Интерфейс I2 C Модуль датчика температуры/влажности Источник питания 9~50 В постоянного тока Входит от клеммной колодки Вес системы 200 г Размеры (Ш x В x Г) 115 x 90 x 39 мм Сертификация FCC / CE Окружающая среда Рабочая температура -25°C~75°C (-13°F~167°F) (окружающая среда с потоком воздуха) Температура хранения -20°C~80°C (-4°F~176°F) Влажность 20%~90% Входы/выходы (цифровой вход / счетчик) Назначение выводов Каналы 8 Тип Мокрый контакт, источник Уровень напряжения включения "мокрый контакт", +3,5~+50 В постоянного тока Уровень напряжения выключения Мокрый контакт, +1VDC Макс. Входной импеданс 10KΩ, 0,5 Вт Каналы счетчика: 8 Макс. Счет: 32 бита (0~4,294,967,285) Макс. Входная частота: 50 Гц Мин. Ширина импульса: 10 мс Защита от перенапряжения 70VDC
