Кабельная втулка из полиамида EPN 705
из никелевой латунииз латунис экранированием CEM

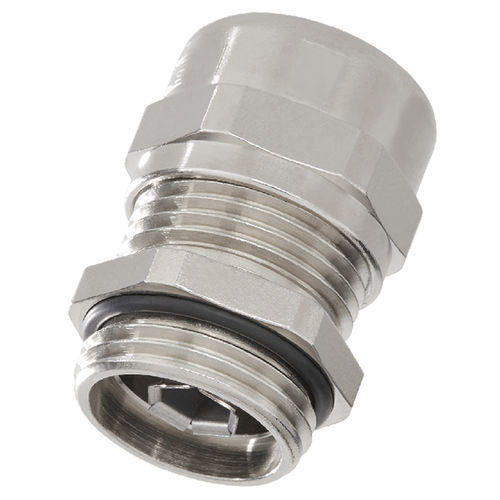

Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM
Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM
Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM - изображение - 2
Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM - изображение - 3
Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM - изображение - 4
Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM - изображение - 5
Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM - изображение - 6
Кабельная втулка из полиамида - EPN 705  - PROTEC - из никелевой латуни / из латуни / с экранированием CEM - изображение - 7
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Материал
из полиамида, из никелевой латуни, из латуни
Уровень защиты
с экранированием CEM, IP68
Другие характеристики
прямая, встроенная
Диаметр кабеля

МАКС.: 42 mm
(1,65 in)

МИН.: 5 mm
(0,2 in)

Диаметр резьбы

МАКС.: 63 mm
(2,48 in)

МИН.: 16 mm
(0,63 in)

Описание

Этот кабельный ввод для ЭМС/ЭМИ предназначен для заземления кабельных оплеток непосредственно на стену с оптимальным контактом с периферией основания ввода. Встроенная защита от скручивания, широкий диапазон уплотнения и зажима. Быстрое ЭМС-соединение экрана кабеля через контактную пружину внутри корпуса сальника с электрическим потенциалом установки. Дополнительное улучшение эквипотенциального соединения и защита от вибрации могут быть улучшены за счет использования нашей шестигранной гайки EPN 715 с режущими кромками. Кабельные вводы играют важную роль в обеспечении требований ЭМС там, где кабели и провода входят в экранирующую систему. Они должны обеспечивать прочное неразъемное соединение с очень малым омным и индуктивным сопротивлением между экраном кабеля и потенциалом корпуса. Наши кабельные вводы QUICK-FIT EMC превосходно выполняют эти требования. Монтаж типа EPN 705 выполняется просто и быстро: 1. Частично обнажите оплетку, сняв внешнюю оболочку кабеля примерно на 10 мм. 2. Вставьте кабель через куполообразную гайку и корпус сальника так, чтобы контактная пружина была прижата к экрану оплетки. 3. Плотно закрутите куполообразную гайку. 4. Благодаря этому принципу можно провести плетеный экран ЭМС-кабеля через весь корпус сальника до места зажима внутренних проводов. Дополнительное улучшение эквипотенциального соединения и защита от вибрации могут быть улучшены за счет использования нашей шестигранной гайки EPN 715 с режущими кромками. Вставка : Полиамид PA6 V-2 Уплотнительное кольцо : Полихлоропрен-нитрильный каучук CR/NBR Кольцо круглого сечения: нитрильный каучук NBR

---
