Испытательный стенд гидростатического давления

давлениетемпературырастяжение сжатие

Презентация
Страница с примерами оборудования и выполненных проектов испытательных стендов и специальных приспособлений для работ на воздушных судах: надув, проверки герметичности, контроль давления, криогения, гидравлические испытания и моделирование температуры/давления. Применение в гражданской и военной авиации (самолёты, вертолёты).

Список реализованных решений
Серия: VALISE NATO

• Примечания: Транспортный кейс, объединяющий инструменты (соединители, адаптеры, удлинитель, клапан, шланг, редуктор с манометром, манометр, ручной насос) для надува, проверки герметичности и продувки гидравлических и/или пневматических систем воздушных судов. В крышке предусмотрено отделение для гибких трубопроводов. Состав зависит от обслуживаемого воздушного судна.
• Фотографии: примеры кейса, внутренней компоновки и соединений.

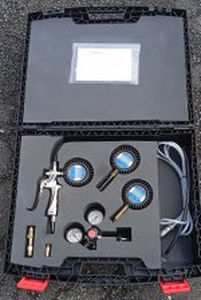

Серия: VALISE POIGNEE DE GONFLAGE AERONEF

• Примечания: Транспортный кейс с комплектующими для надува, регулировки и сдува шин авиационной техники гражданского и военного назначения.
• Фотографии: примеры набора для надува и аксессуаров.

Серия: КОНТРОЛЛЕР ДАВЛЕНИЯ

• Примечания: Оборудование для точного контроля давления авиационных шин. Доступны различные модели и конфигурации.
• Фотографии: блоки контроля давления и панели.

Серия: НАГНЕТАТЕЛЬ N2 или O2

• Примечания: Нагнетатели, оптимизирующие использование баллонов путем опорожнения до остаточного давления 30 bar и нагнетания газа до 400 bar макс. Несколько моделей для разных расходов и режимов.
• Фотографии: агрегаты нагнетателя и соединения с баллонами.

Серия: ТЕЛЕЖКА N2/O2

• Примечания: Мобильные тележки для дозаправки давлением на рулёжной дорожке или в цеху, рассчитанные на одну или две газовые ёмкости. Платформа с фильтром, клапанами, манометрами и шлангами с предохранительным тросом. Опции: плита HP/LP, специальные муфты и т.д.
• Фотографии: конфигурации тележек и панели управления.

Серия: ШЛАНГИ И КОМПОНЕНТЫ O2 AERO

• Примечания: Широкий ассортимент шлангов, редукторов и соединений, совместимых с системами кислорода для авиации. Различные материалы и модели.
• Фотографии: образцы шлангов, соединений и редукторов.

Серия: ДИНАСТАТ ОГРАНИЧИТЕЛЬ КРУТЯЩЕГО МОМЕНТА

• Примечания: Измерительное устройство безопасности, обеспечивающее электрическое отключение через микроконтакт при растяжении или сжатии. Микропереключатели регулируются в нескольких диапазонах до 7500 daN. Предназначен для защиты редукторов с полым валом; может применяться как ограничитель усилия для лебёдок, кранов, грузоподъёмников, конвейеров. Доступна версия с ATEX‑контактами.
• Документация: технические ведомости доступны по запросу.

Серия: ОБОРУДОВАНИЕ ДЛЯ КРИОГЕНИИ

• Примечания: Изготовление по спецификации сифонов, зондов отбора, фазоразделителей, вакуумно‑изолированных или теплоизолированных трубопроводов для криогенных операций с жидким азотом и жидким гелием.
• Фотографии: криогенные трубопроводы и зонды.

Серия: ПОЛЕВОЙ КЕЙС ДЛЯ КОНТРОЛЯ

• Примечания: Набор инструментов с 200 bar HP‑баллоном, позволяющий выполнять регулировку клапанов (HP/LP) и калибровку манометров на месте с использованием эталонного манометра класса 0.1.
• Фотографии: полевой кейс и эталонный манометр.

Серия: ИСПЫТАТЕЛЬНЫЙ СТЕНД ДЛЯ КЕРОСИНА С ТЕМПЕРАТУРНЫМ ГРАДИЕНТОМ

• Примечания: Стенд моделирует изменения температуры и давления, связанные с высотой, для испытаний топливных систем двигателей. Управление с ноутбука через Ethernet. Генерация давления 0–250 bar; температура −70 до +150 °C. Частично используются ATEX‑компоненты.
• Фотографии: компоновка стенда и измерительное оборудование.

Серия: ГИДРАВЛИЧЕСКИЙ ИСПЫТАТЕЛЬНЫЙ СТЕНД, РУЧНОГО УПРАВЛЕНИЯ ИЛИ С ПК

• Примечания: Стенд моделирует перепады давления (напр., при выбросе торпеды). Управление возможно с ПК (скрипты испытаний, запись данных) или вручную. Генерация давления 0–250 bar.
• Фотографии: гидравлический стенд и интерфейс управления.

Фотографии (примеры)
Несколько изображений иллюстрируют каждую реализацию (кейс, тележки, стенды, Dynastat, криогенные компоненты и т.д.).

Характеристики / технические данные

• Обычное рабочее давление стендов: 0–250 bar.
• Диапазоны температур (керосиновый стенд): −70 °C до +150 °C.
• Нагнетатели N2/O2: способность нагнетания до 400 bar; опорожнение баллонов до 30 bar остаточного давления.
• Полевой кейс: интеграция 200 bar HP‑баллона и эталонного манометра класса 0.1 для калибровки и регулировки на месте.
• Тележки N2/O2: конфигурация для одной или двух баллонов с панелью управления и элементами безопасности (фильтры, клапаны, манометры, шланги с предохранительным тросом).
• Dynastat: микропереключатели регулируемые до 7500 daN; версия с ATEX‑контактами доступна.
• Компоненты O2 Aero: широкий ассортимент шлангов, редукторов и соединений, совместимых с авиационными кислородными контурами.
• ATEX‑элементы присутствуют на некоторых стендах и компонентах в зависимости от области применения.
