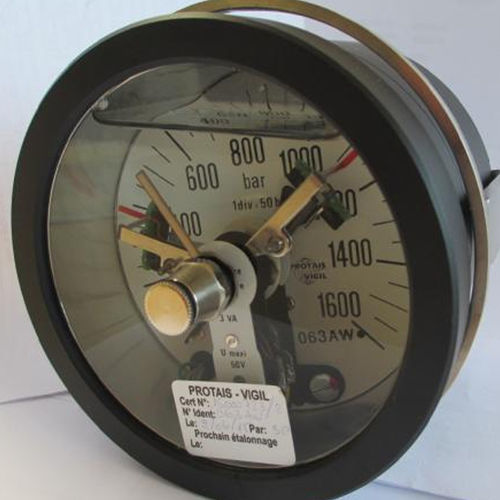

Манометр со шкалой ILS - 53

G 1/2из стеклаиз латуни

В это обозначение входят все переключающие устройства, которые замыкают или размыкают одну или несколько цепей в зависимости от положения иглы манометра. -Детекторы ILS состоят из 2 гибких контактов, запаянных в стеклянную трубку, заполненную нейтральным газом. Когда магнит, приводимый в движение иглой манометра, находится рядом с детектором ILS, два гибких контакта сцепляются друг с другом и замыкают цепь. Они имеют нормально замкнутый тип: - Замыкание датчика при снижении давления: функция 1. - Замыкание датчика при повышении давления: функция 2. Отключающая способность: 3 Вт или 3 ВА. Максимальная сила тока : 0,25 А (для U = 12 В). Максимальное напряжение : 50 В (для I = 20 мА) (значения приведены для резистивных цепей). Электрическое подключение : пластиковый разъем DIN 43650 / Staffing box PG9. ЭТОТ ТИП РАЗЪЕМОВ ВЫГОДНО ЗАМЕНЯЕТ СУХИЕ ЭЛЕКТРИЧЕСКИЕ КОНТАКТЫ ДЛЯ : АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ : нет эффекта дребезга в точке настройки, нет микроотсечек. КОММУТАЦИЯ В АБСОРБИРУЮЩЕЙ ЖИДКОСТИ : отключающая способность выше, чем при использовании сухих электрических контактов, и возможно использование глицерина и сайдпалина в качестве амортизирующей жидкости.
