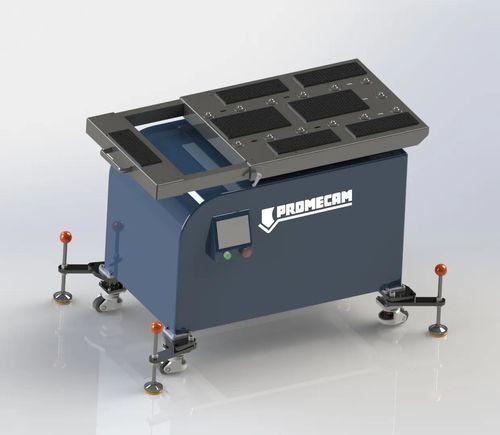

Мобильная вспомогательная поверхность Atlas series

Что это?
Поддерживающие столы Promecam Atlas — это передвижные рабочие столы, которые поддерживают вращение заготовки в процессе гибки, облегчая работу с крупными или тонкими листами.

Функция и преимущества
При недостаточной опоре крупные и тонкие листы могут деформироваться при гибке. Поддерживающие столы обеспечивают непрерывную опору, предотвращая встречную гибку, и снижают физическую нагрузку на операторов. Это уменьшает усталость и риск травм, а также позволяет сократить количество персонала, что повышает производительность цеха.

Совместимость
Мобильные столы Promecam Atlas совместимы с любыми моделями листогибочных прессов независимо от тоннажа и длины. Один и тот же стол можно перемещать между станками внутри цеха простыми операциями, что обеспечивает гибкое использование оборудования.

Кастомизация и опции
Высота рабочего стола может быть индивидуально выполнена до 1200 мм. Моторизованная ось R (вертикальная) обеспечивает ход 180 мм для адаптации к любой матрице. Доступные опции:

• вакуумные присоски
• пневматический поворотный стол
• удлинения для увеличения ширины или длины

Поворотный стол и опорная поверхность
Благодаря поворотному столу крупные листы можно вращать без усилий. Максимальная грузоподъемность — 300 кг для поддержки тяжёлых заготовок. Опорная поверхность покрыта щетками, устойчивыми к царапинам, чтобы защитить деликатные материалы, такие как предварительно окрашенные или полированные поверхности. Высота регулируется для соответствия высоте матрицы.

Сертификация
Устройства сертифицированы CE. Поддерживающие столы Promecam прошли испытания в соответствии с Директивой по станкам по низкому напряжению и электромагнитной совместимости. По запросу Promecam предоставляет сертификацию всей установки для подтверждения соответствия системы оператор/стол требованиям.

Технические данные
Model | Atlas 100 | Atlas 200 | Atlas 300
Table width | 650 mm | 650 mm | 650 mm
Extended table width (optional) | 1700 mm | 1700 mm | 1700 mm
Open/closed table length | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Extended table length (optional) | 2200 mm | 2200 mm | 2200 mm
Maximum load at 1 m | 100 kg | 200 kg | 300 kg
Maximum rotation speed | 85 °/s | 40 °/s | 30 °/s
Positioning accuracy | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Maximum angle of rotation | 75 ° | 75 ° | 60 °
Minimum V-die width | 8 mm | 16 mm | 24 mm
Minimum table height (standard) | 940 mm | 950 mm | 1000 mm
R axis stroke | 180 mm | 180 mm | 180 mm
Overall dimensions | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Weight (approx.) | 400 kg | 500 kg | 600 kg
Power | 3,3 kW | 3,3 kW | 3,3 kW
Supply voltage | 230 Vac | 400 Vac | 400 Vac

Характеристики / технические спецификации

• Серия: Atlas (Atlas 100, Atlas 200, Atlas 300)
• Ширина стола: 650 mm (все модели)
• Расширенная ширина стола (опция): 1700 mm
• Длина стола (открыт/закрыт): 1600 mm / 1200 mm
• Расширенная длина (опция): 2200 mm
• Максимальная нагрузка на 1 м: 100 kg (Atlas 100), 200 kg (Atlas 200), 300 kg (Atlas 300)
• Максимальная скорость вращения: 85 °/s (Atlas 100), 40 °/s (Atlas 200), 30 °/s (Atlas 300)
• Точность позиционирования: ± 0,25 °
• Макс. угол поворота: 75 ° (Atlas 100 & 200), 60 ° (Atlas 300)
• Мин. ширина V-матрицы: 8 / 16 / 24 mm в зависимости от модели
• Мин. высота стола: 940–1000 mm в зависимости от модели
• Ход оси R: 180 mm
• Стандартные габариты: 1250×800×950 mm
• Массы: 400 kg / 500 kg / 600 kg в зависимости от модели
• Главный двигатель: 3,3 kW
• Доступные напряжения: 230 Vac или 400 Vac в зависимости от модели
