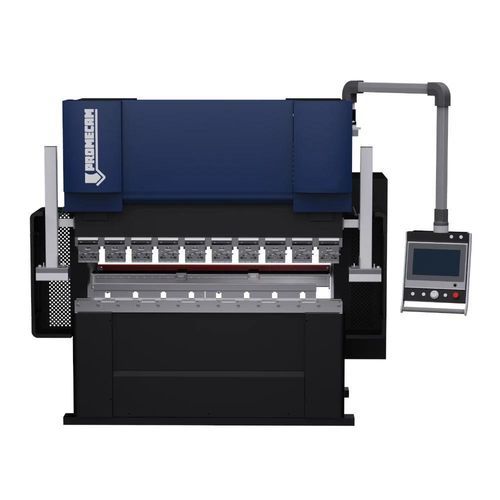

Электрический листогибочный пресс Spira series

ЧПУ2 оси4 оси

Общее описание
Прессы серии Spira — это электрические листогибочные прессы, спроектированные для устойчивости и стабильной гибки. Они не используют гидравлическое масло, что снижает воздействие на окружающую среду и устраняет вариативность, связанную с температурой, старением и гигроскопичностью. Серводвигатели включаются только в фазе гибки, что минимизирует энергопотребление в режиме ожидания.

Общая конфигурация
Все машины имеют две синхронизированные оси (Y1‑Y2) и 4‑осевой упор (X, R, Z1, Z2) для точного позиционирования и повторяемости в производстве.

Технические данные (сводная таблица)
Модель | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
тоннаж [t] | 35 | 50 | 70 | 70
длина [mm] | 1350 | 1650 | 2050 | 2500
расстояние между стойками [mm] | 1300 | 1300 | 1700 | 2000
глубина горловины (throat) [mm] | 150 | 210 | 300 | 300
ход [mm] | 180 | 180 | 200 | 200
высота открытия адаптера/стола [mm] | 410 | 410 | 430 | 430
ход оси X [mm] | 400 | 400 | 600 | 600
ход оси R [mm] | 150 | 150 | 150 | 150
мощность осей Y1‑Y2 [kW] | 2×8,6 | 2×16 | 2×21 | 2×21
средняя мощность [kW] | 2,3 | 2,4 | 2,4 | 2,7
габариты L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
вес [kg] | 4000 | 5000 | 6250 | 6500
корректировка crowning | нет | нет | нет | механическая

Компоненты и процессы

• Регулируемая скорость: Высокопроизводительные сервомоторы обеспечивают стабильные программируемые профили скорости.
• Точность и долговечность: Червячные винты и направляющие из стали C5 для точного перемещения и длительного срока службы.
• Позиционирование оси Y: Точность позиционирования до 0,005 мм для высокой повторяемости.
• Термообработка: Каркас проходит термообработку при 650 °C для снятия внутренних напряжений и предотвращения трещин в долгосрочной перспективе.

Надёжность как принцип
Двойная сервосхема независимо управляет осями Y1 (левая стойка) и Y2 (правая стойка) с использованием высокоскоростных сервомоторов, обеспечивая высокую скорость, точность и оптимизацию эксплуатационных расходов.
Используемые компоненты:

• Винты: Techmation (TW-JP) или TSUBAKI NAKASHIMA (JP)
• Тяговые подшипники: NSK (JP)
• Ремень: Gates (USA)
• CNC станка: STEP (IT)
• Оптические шкалы: GIVI Misure (IT)
• Электрические компоненты: Schneider (FR)
• Линейные направляющие и салазки: HIWIN (TW)
• Винты рециркуляции упора: HIWIN (TW)

Экологические и энергетические преимущества
Серия Spira не использует гидравлическое масло, что снижает экологическое воздействие и затраты на утилизацию. Отсутствие масла устраняет вариативность, связанную с температурой и старением. Серводвигатели активируются только при гибке, обеспечивая очень низкое энергопотребление в режиме ожидания.

CNC и интерфейсность
Оснащены CNC‑системами от Step Automation, станки Spira поддерживают 3D‑модели и программы через интуитивный графический интерфейс. Множество опций позволяют адаптировать CNC, офлайн‑ПО и функции Industry 4.0 для управления производством, обслуживания и удалённого мониторинга. Контроллеры нового поколения ROCK обеспечивают высокопроизводительное программирование и управление прессом.

Система безопасности LazerSafe
Система LazerSafe LZS-2 представляет собой лазерный барьер вокруг опасной зоны пуансона, обнаруживает препятствия и автоматически останавливает машину. Ключевые параметры:

• Разрешающая способность обнаружения: Около 4 мм для высокой чувствительности к мелким объектам.
• Скорость реакции: Очень быстрая, как правило менее 1 мс.
• Тип лазера: Класс 1M.
• Расширенные функции безопасности: Непрерывный мониторинг дистанции остановки, режим Tray/Box для сложных гибов, автоматическое управление точками мутации.
• Совместимость: Интегрируется с различными типами прессов и нестандартными инструментами.

Проактивное обслуживание и мониторинг
Опциональные платформы предиктивного обслуживания и анализа энергопотребления постоянно контролируют ключевые компоненты, выявляют аномалии на ранней стадии и предотвращают потерю качества или простой. Платформы предоставляют дашборды с коэффициентом использования, эффективностью потребления и затратами на энергию по настраиваемым интервалам и могут интегрироваться с MES для детальной калькуляции производственных затрат.

Характеристики / технические спецификации

• Серия: Spira series
• Оси: Y1 - Y2 (две оси); упор: X, R, Z1, Z2 (4 оси)
• Доступные модели и номинальные тоннажи: Spira 35/1350 (35 t), Spira 50/1650 (50 t), Spira 70/2050 (70 t), Spira 70/2500 (70 t)
• Рабочие длины: 1350 мм, 1650 мм, 2050 мм, 2500 мм
• Глубина горловины: 150 / 210 / 300 мм в зависимости от модели
• Ход штока: 180–200 мм в зависимости от модели
• Высота открытия адаптера/стола: 410–430 мм
• Ход оси X: 400–600 мм
• Ход оси R: 150 мм
• Установленная мощность осей Y1‑Y2: от 2×8,6 кВт до 2×21 кВт
• Среднее энергопотребление: ок. 2,3–2,7 кВт в зависимости от модели
• Габариты (L×W×H) и вес зависят от модели (см. таблицу)
• Crowning: механический на больших моделях, отсутствует в некоторых конфигурациях
• Конструктивные особенности: червячные винты, направляющие из стали C5, термообработанная рама, высокоточное позиционирование оси Y (0,005 мм)
