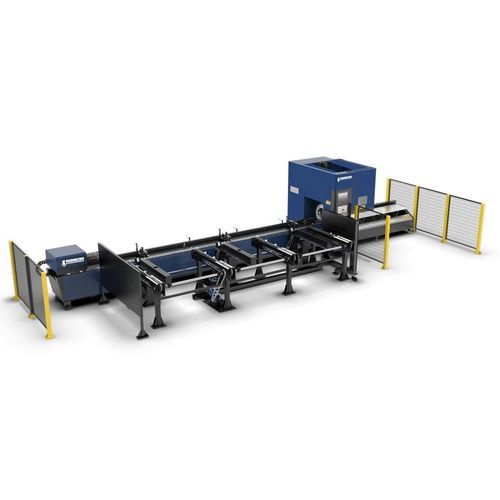

Станок для резки волоконный лазер 6160/3

для металладля профилейдля труб

Обзор продукта
Обработка труб демонстрирует высокий потенциал расширения. Волоконный лазер Fulgor Tube обеспечивает доступ на рынок резки труб при ограниченных инвестициях. Надежные и универсальные станки, способные обрабатывать трубы, профили и прутки. Доступны автоматические системы загрузки для труб и профилей.

Интерфейс и программное обеспечение

• Интерфейс 4.0/5.0 для продвинутого черчения, nesting и CAM-программирования для связи технического и производственного отделов.
• Поток обратной связи о произведенных деталях и времени обработки для поддержки расчета смет и выявления узких мест.

Эргономика и производительность
Автоматические системы загрузки для прутков и профилей сокращают ручные операции загрузки и повышают рентабельность производства. Доступны системы и решения по автоматизации для оптимизации эффективности станка.

Встроенное качество
Система Fulgor Tube собрана из высококачественных компонентов, включая:

• Режущая головка Raytools, Boci или Precitec
• Лазерный источник MAX или Raycus
• Двигатели Yaskawa
• Линейные направляющие HIWIN
• Редукторные моторы Motovario/Neugart
• Реечные направляющие Atlanta
• Подшипники NSK
• Электрические компоненты Schneider

Беспроблемное производство и предиктивное обслуживание
Производство Fulgor Tube проходит контроль качества согласно Promecam Quality Protocol. Станок может быть оснащен датчиком WATT⚙️ и системой Smart mAIntenance для раннего обнаружения потенциальных аномалий и предоставления данных по потреблению электроэнергии, времени производства и использованию оборудования.

Минимальная длина, фаска и патроны
Станок Fulgor Tube имеет минимальную длину обработки 50 мм для минимизации отходов. Машины с тремя патронами могут обрабатывать всю длину трубы без брака. Доступна функция Bevel для наклонных резов на трубах и профилях. Патроны разработаны с учетом типов профилей или труб, чтобы гарантировать производительность.

Погрузчики
Доступны цепные или ременные погрузчики для аккуратного размещения прутков в питателе без повреждений, подходят для тонкостенных труб, деликатных поверхностных покрытий или профилей.

Технические данные — Лазерные резательные станки с 1 патроном и 1 опорой для трубы (таблица)
Model | 6160/3 | 6240/3
Laser power [kW] | 3 | 3
Input tube length [mm] | 6300 | 6300
Maximum finished product length at outlet [mm] | 1500 | 1500
Maximum diameter [mm] | 160 | 240
X/Y axis positioning accuracy [mm] | ±0,05 | ±0,05
X/Y axis positioning repeatability [mm] | ±0,03 | ±0,03
Maximum X/Y axis speed [mm] | 110 | 110
Maximum spindle speed [rpm] | 150 | 120
Maximum acceleration [g] | 1,2 | 1,2
Maximum chuck load capacity [kg] | 100 | 300
Machine weight [kg] | 4300 | 5500
Remaining scrap [mm] | 50 | 50
Type/model of CNC | CypCut 3000 | CypCut 3000
Dimensions L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Tube outfeed support method | Variable groove support wheel (up to 1500 mm) | Variable groove support wheel (up to 1500 mm)
Tube outfeed support method [optional] | Floating table (up to 3000 mm) | Floating table (up to 3000 mm)
Semi-automatic loading system | Optional | Optional
Fully automatic loading system | Optional | Optional

Технические данные — Лазерные резальные станки с 2 патронами и 1 опорой для трубы (таблица)
Model | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Laser power [kW] | 3 | 6 | 6 | 12
Input tube length [mm] | 6300 | 6300 | 9300 | 12300
Maximum finished product length at outlet [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Maximum diameter [mm] | 240 | 350 | 350 | 350
X/Y axis accuracy [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
X/Y axis repeatability [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Maximum X/Y axis speed [mm] | 110 | 110 | 110 | 110
Maximum spindle speed [rpm] | 120 | 120 | 120 | 120
Maximum acceleration [g] | 1.5 | 1.5 | 1.5 | 1.5
Maximum chuck load capacity [kg] | 500 | 600 | 800 | 1000
Machine weight [kg] | 14000 | 16000 | 19000 | 25000
Remaining scrap [mm] | 0 | 0 | 0 | 0
Type/model of CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Dimensions L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Tube outfeed support method | Floating table | Floating table | Floating table | Floating table
Semi-automatic loading system | Optional | Optional | Optional | Optional

Характеристики / Технические спецификации

• Торговое наименование: Fulgor Tube
• Brand: Promecam
• Доступные лазерные мощности: 3 kW, 6 kW, 12 kW
• Длины входных труб: типичные опции 6300 mm, 9300 mm, 12300 mm (в зависимости от модели)
• Максимальная длина готового изделия на выходе: от 1500 mm до 6000–12000 mm в зависимости от модели
• Максимальные диаметры: от 160 mm до 350 mm в зависимости от модели
• Минимальная длина обработки: 50 mm
• Точность позиционирования X/Y: ±0,05 mm; повторяемость: ±0,03 mm
• Максимальная скорость X/Y: 110 mm/s
• Скорости шпинделя: до 150 rpm (некоторые модели) или 120 rpm (другие модели)
• Максимальное ускорение: 1,2 g (модели меньшего размера) или 1,5 g (большие модели)
• Макс. грузоподъемность патрона: от 100 kg до 1000 kg в зависимости от модели
• Масса машины: от ≈4,300 kg до 25,000 kg в зависимости от модели
• Оставшийся брак: 50 mm для некоторых однопатронных моделей; 0 mm для многопатронных конфигураций (Max)
• Типы CNC: CypCut 3000 (однопатронные) или CypCut 5000 (многопатронные)
• Поддержка выхода трубы: переменное канавочное опорное колесо (до 1500 mm) или плавающий стол (опционально до 3000 mm или стандартно на крупных моделях)
• Системы загрузки: полуавтоматические или полностью автоматические опции; цепные или ременные загрузчики доступны для деликатных материалов
• Опциональная функция Bevel для наклонных резов на трубах и профилях
