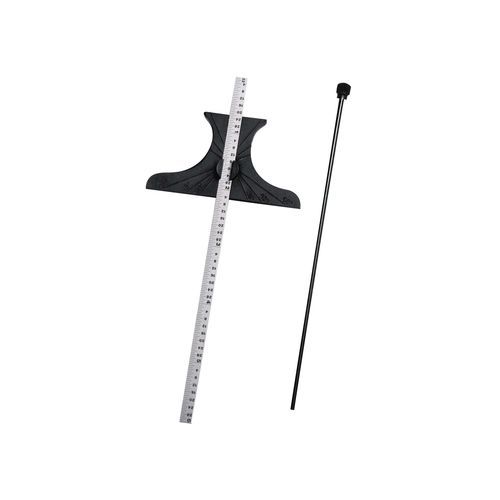

Высокоточный штангенглубиномер 7004 series

Описание
Комбинированный набор измерителей глубины и угла — это прецизионный инструмент разметки и контроля для токарей-фрезеровщиков, инспекторов и инженеров. Позволяет измерять глубину в стеснённых местах и проверять углы зенкования, фасок и заточки инструментов с помощью компактной заглушки и жёсткой рейки.

Ключевые характеристики

• Точная проверка углов: головка с хорошо читаемыми травлеными делениями транспортирных марок для 30°, 45° и 60°; возможно установить и зафиксировать для проверки фасок, зенкования или заточки.
• Универсальное измерение глубины: 6" закалённая и отпущенная стальная рейка с глубоко травлеными, легко читаемыми делениями; ширина 7/32" обеспечивает жёсткость при работе в пазах и доступ в узкие места.
• Работа в узких отверстиях: 3/32" неградированная стальная штанга для отверстий и впадин, слишком узких для стандартной рейки; измерение можно перенести на микрометр или штангенциркуль.
• Конструкция с вырезом для зазора: центральный вырез позволяет рейке прилегать заподлицо к опорной поверхности для более точного считывания и свободного обзора шкалы.
• Промышленная прочность: головка и рейка изготовлены из закалённой и отпущенной стали для сопротивления износу в условиях цеха.

Варианты / Опции

• Длины: рейка 6" / рейка 6"/150 мм / рейка 150 мм.
• Деления: 32nds с одной стороны / 64ths на обратной стороне; 32nds с одной стороны / 0.5 мм на обратной стороне; мм с одной стороны / 0.5 мм на обратной стороне.

Комплектация

• Головка калибра с отметками транспортир (30°, 45°, 60°)
• 6" закалённая и отпущенная стальная рейка, глубоко травленые отметки (ширина рейки: 7/32")
• 3/32" неградированная стальная штанга для узких отверстий

Технические характеристики

• Brand: PEC Tools
• Part number: 7004-006
• Материал: закалённая и отпущенная сталь (головка и рейка)
• Ширина рейки: 7/32"
• Диаметр штанги: 3/32"
• Отметки транспортир: травленые 30°, 45°, 60°
• Варианты длины рейки: 6" (дюймы), 6"/150 мм, 150 мм
• Доступные деления: 32nds одна сторона / 64ths на обратной стороне; 32nds одна сторона / 0.5 мм на обратной стороне; мм одна сторона / 0.5 мм на обратной стороне
• Типичные применения: измерение глубины глухих отверстий, проверка углов зенкования, инспекция фасок и скосов, контроль заточки резцов, разметка и проверочные работы
