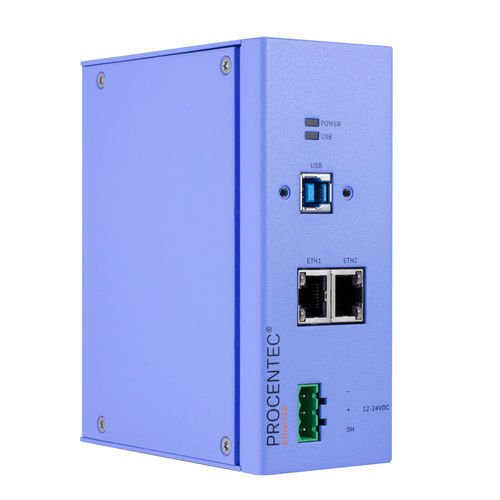

Устройство наблюдения с сигналом тревоги 513-20011A

ртутиEthernetPROFINET

EtherTAP2 позволяет осуществлять пассивный мониторинг трафика Industrial Ethernet. Он сокращает количество оборудования, необходимого для анализа сети, поскольку вы используете только Atlas, Mercury или ПК и один EtherTAP2. Пассивная диагностика Время цикла для каждого устройства Положительный и отрицательный джиттер сообщений Количество потерянных пакетов Триггеры тревоги Функция EtherTAP - Message Analysis позволяет проводить глубокий анализ трафика PROFINET путем размещения EtherTAP между устройствами, обменивающимися трафиком PROFINET (обычно между контроллером и первым коммутатором). Чтобы функция была доступна, убедитесь, что у вас есть: Правильная лицензия EtherTAP, размещенный между двумя устройствами, обменивающимися данными по PROFINET Выполненное измерение Обзор сети и подробная информация об устройствах При нажатии на плитку на приборной панели вы можете считывать четыре типа данных: Время цикла для каждого устройства Устройства PROFINET отправляют данные с большой периодичностью, которая называется временем цикла. Время цикла определяется в миллисекундах. Положительный и отрицательный джиттер сообщений в процентах от времени цикла Джиттер - это отклонение сообщения от запланированного времени цикла. Пример: если устройство отправляет сообщение каждые 4 мс, то задержка на дополнительные 4 мс приводит к джиттеру в 100 %. Если сообщение приходит на 1 мс раньше, то джиттер составляет 25 %. Как ранние, так и поздние сообщения отображаются в абсолютных процентах.
