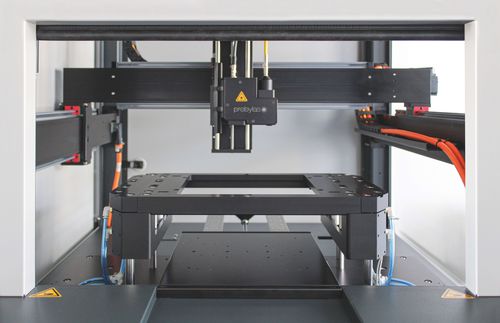

Механическая зажимная система

ручнаяпневматическаядля сварки

Зажимное устройство прижимает свариваемые заготовки друг к другу. Заготовки вставляются в специальные углубления на ящике. Верхняя зажимная пластина перемещается вниз под действием пневматического или электрического привода и прижимает заготовки друг к другу. Верхний зажимной инструмент может представлять собой прозрачную стеклянную пластину, металлическую раму с вырезами для лазерного луча или комбинацию того и другого того и другого. Для контроля процесса и качества зажимное устройство может быть оснащено датчиками перемещения или усилия. Ход зажима можно контролировать с помощью возможности измерения расстояния. При одновременном или квазиодновременном типе процесса перемещение во время сварки также может быть измерено, проанализировано или использовано для прямого управления процессом. Тип зажимного устройства - малый - большой Область сварки - 150 x 100 мм - 240 x 240 мм Максимальная ширина детали - 210 мм - 300 мм Ход зажима: 20 мм - увеличивается по запросу Высота деталей и полости: расширяется от 65 мм с шагом 20 мм Движение ящика: ручное, пневматическое или электрическое Усилие зажима: пневматическое (6 бар) или электрическое Датчики перемещения: 1 или 2 с разрешением 10 мкм Датчики силы: 1 или 2 с разрешением 5 Н Зажимные устройства для деталей большего размера, чем описано выше, всегда проектируются и изготавливаются индивидуально. В дополнение к зажимному устройству мы также предлагаем полости для конкретных деталей и зажимные инструменты, такие как зажимной стакан или зажимная рама. полость для конкретной детали зажимное стекло зажимная рама
