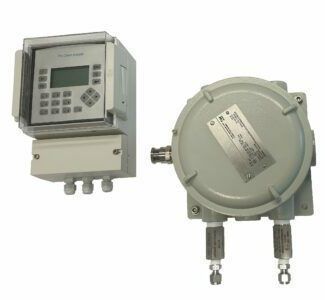

Газопередающее устройство двуокиси углерода HCT 1000

водородH2азота

Обзор продукта
HCT 1000 — трансмиттер теплопроводности (HydroTrans) в взрывозащищённом корпусе, предназначенный для непрерывного измерения концентрации газов в системах промышленного управления процессами. Установлен в погодозащитном корпусе с классом защиты IP65, пригоден для работы в суровых и опасных наружных условиях. Применяет твердотельный датчик теплопроводности (TCD) и может быть настроен на H2, He, N2, Ar, CO2 и другие газы в бинарных или многокомпонентных смесях.

Принцип работы датчика
Измерение выполняется путём сравнения теплопередачи между нагреваемым измерительным резистором и опорным резистором при окружающей температуре. Основано на коэффицие́нте теплопроводности газа, что даёт физический сигнал, пропорциональный концентрации.

Описание датчика
Конструкция датчика включает интегрированный нагреватель на тонкой электрически и теплово изолирующей мембране. Два тонкоплёночных резистора выполняют нагрев и измерение температуры мембраны. Два компенсирующих резистора на кремнии рядом с мембраной компенсируют изменения температуры окружающей среды. Газы легче воздуха (напр., CH4) уменьшают температуру мембраны; более тяжёлые газы (напр., CO2) повышают температуру измерительного резистора.

Особенности

• Твердотельный TC-датчик с долгосрочной стабильностью
• Физический метод измерения без необходимости опорного газа
• Низкое энергопотребление, пригодное для полевых установок

Параметры / Обзор продукта (ключевые значения)

• Модель: HCT 1000
• Принцип измерения: детектор теплопроводности (solid-state TC sensor)
• Величина / Параметр: % водорода (настраивается для H2, He, N2, Ar, CO2 и др.)
• Диапазон: 0 – 10 %
• Точность: ±3 % FSD
• Разрешающая способность: 0,1 %
• Время отклика (T90): 3 s
• Требуемый расход: примерно 1 l/min
• Рабочее давление: 0,1 – 20 bar
• Температура газа: 0 – 50 °C
• Выходы: 4–20 mA, Тревога, RS232
• Питание: 10–35 V
• Дисплей: графический дисплей
• Корпус / Защита: взрывозащищённый корпус; IP65
• Подключение: 6 mm
• Габариты (Ш x В x Г): 120 x 160 x 65 mm
• Масса: 2 kg

Стандартные функции

• Уникальная конструкция долговечного TC-датчика
• Не требует опорного газа
• Температурно-контролируемый TCD обеспечивает отличную стабильность нуля и диапазона
• Взрывозащищённый корпус для использования в опасных зонах
• Прочный, влагозащитный корпус для наружной установки
• Линейный выход 4–20 mA для интеграции в процессы
• Компактная конструкция для ограниченного пространства
• Простая установка

Области применения

• Электростанции: анализ чистоты H2 в продувочных газах турбогенераторов
• Нефтехимические заводы: анализ чистоты H2 в рециркуляционных потоках и обработке хвостовых газов
• Установки разделения воздуха: мониторинг чистоты массовых газов и проверка баллонов
• Термическая обработка: мониторинг защитного газа в отжиговых печах
• Электролиз: анализ H2 в присутствии O2
• Разработка топливных элементов: анализ чистоты подающего газа и тестирование эффективности реформеров

Технические характеристики

• Модель: HCT 1000
• Принцип измерения: детектор теплопроводности (solid-state TC sensor)
• Параметр: % водорода (настраивается)
• Диапазон: 0 – 10 %
• Точность: ±3 % FSD
• Разрешение: 0,1 %
• Время отклика (T90): 3 s
• Расход: approx. 1 l/min
• Давление: 0,1 – 20 bar
• Температура газа: 0 – 50 °C
• Выходы: 4–20 mA, Тревога, RS232
• Питание: 10–35 V
• Дисплей: графический дисплей
• Класс защиты: IP65, взрывозащищённый корпус
• Подключение: 6 mm
• Габариты: 120 x 160 x 65 mm
• Масса: 2 kg
