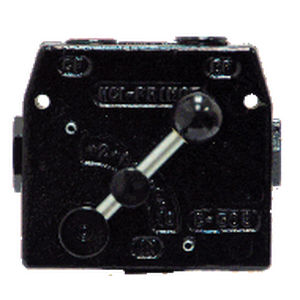

Клапан для контроля расхода RD-100 series

с рычагомдля масладля гидравлического двигателя

Модель RD-100 Регулирующий клапан расхода - 30 GPM СПЕЦИФИКАЦИИ Номинальное давление Максимальное рабочее давление ........ 3000 фунтов на кв. дюйм Рейтинг потока ..................................... 30 GPM Фильтрация: Для клапанов общего назначения, жидкость чистота должна соответствовать стандарту ISO 4406 19/17/14 уровень Максимальная рабочая температура................ 180°F Вес .................................... Примерно 8 фунтов СПЕЦИФИКАЦИИ Клапан PRINCE - это регулируемый регулятор расхода с компенсацией давления. Поворачивая рукоятку, поток из "CF", или регулируемого отверстия, может быть изменен примерно от 0 до максимального регулируемого потока, показанного на графике ниже. Любой оставшийся поток поступает в "EF" или в порт избыточного расхода. Этот поток может быть использован для питания другого контура или может быть возвращен в резервуар. После того, как регулируемый поток настроен, он остается практически постоянным при изменении давления либо в регулируемом, либо в избыточном патрубке. Обратите внимание: если во время работы заблокирован регулируемый поток, клапан компенсирует поток к избыточному порту таким образом, что он перекрывает поток. Эти клапаны могут также использоваться в качестве ограничительного регулятора расхода путем перекрытия отверстия для избыточного потока. Клапаны PRINCE моделей RDRS-100 и RDRS-1900 имеют встроенный регулируемый сброс давления. Для этих моделей порт избыточного потока должен быть подключен к резервуару. Следует отметить, что всякий раз, когда эти или любые другие клапаны используются для обхода или ограничения, будет генерироваться тепло потока. Могут потребоваться шаги для того, чтобы температура масла не становилась слишком высокой.
