Бесконтактный магнитный линейный энкодер CMT имеет длину измерения до 50 м.
Энкодер используется для преобразования линейных перемещений ключевых компонентов машины в электрические сигналы, содержащие информацию о значении и направлении перемещения.
Энкодер предназначен для использования в особо тяжелых условиях. Защищена от продуктов технологических процессов и механических воздействий.

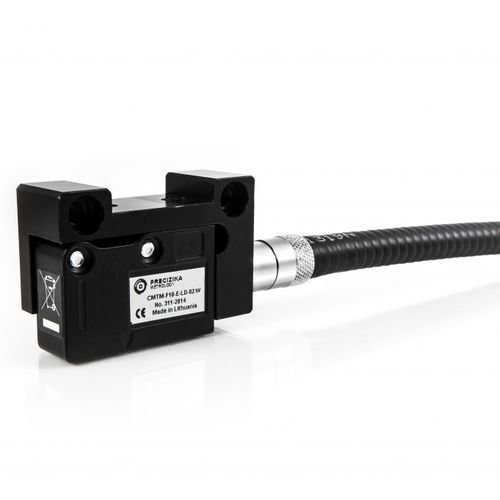

Датчик состоит из металлической магнитной полосы MP, считывающей головки и профильной рейки PS с защитной полосой. Длина магнитной полосы может достигать 50 м.
Датчик может поставляться с внешним приводом нулевого сигнала (магнитом), что позволяет использовать одну из многих референтных меток, сделанных на магнитной полосе. Привод с нулевым сигналом не нужен, если используется магнитная полоса с референтными метками, сделанными в соответствии с требованиями заказчика (MP200Z). Считывающая головка оснащена светодиодом, который отображает проход референтной метки через головку.
Доступны два варианта выходных сигналов:
- CMT-F - квадратноволновые сигналы, с интегрированной электроникой разделения для интерполяции.
- CMT-AV - Синусоидальные сигналы с амплитудой ок. 1 Vpp, которые требуют внешнего разделения электроники.
---
