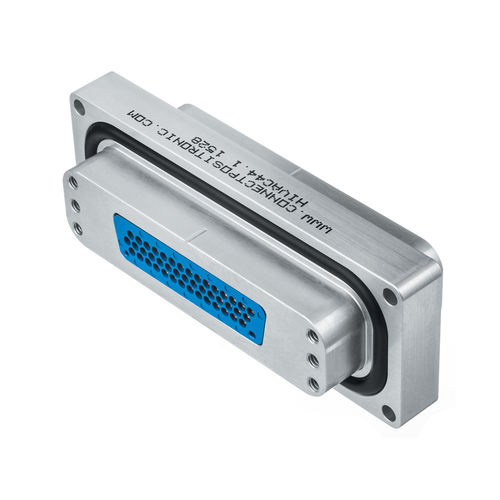

Герметичный соединитель HIVAC Series

для источника электропитанияD-subпрямоугольный

Серия HIVAC является частью герметичного семейства модульных герметичных проходных разъемов для применения в космической и промышленной вакуумной технике. Разъемы серии HIVAC имеют размер 20 или 22 контакта. Разъемы серии HIVAC® представляют собой проходные разъемы, оснащенные миниатюрными адаптерами DSubminiature для вакуумных приложений SPACE или INDUSTRIAL. Конфигурация разъема HIVAC® требует правильной работы трех отдельных блоков. Центральный блок - это проходной канал. Для этого проходного отверстия требуются два адаптера: один для атмосферной стороны, а другой для вакуумной стороны. Обе стороны проходного отверстия снабжены четырьмя резьбовыми креплениями отверстия и канавку для кольцевого уплотнения. Эти избыточные функции позволяют монтировать разъем с любой стороны к вакууму, обеспечивая максимальную гибкость заказчика. Проходной канал всегда имеет контакты "женщина/женщина". Контактный тип адаптерного разъема всегда такой же, как у входа, а остальные стороны по желанию заказчика, мужской / мужской или мужской / женский для нормальной плотности, а для высокой плотности это систематически мужской / женский. Проходной изолятор имеет 5 типов изоляторов: 37 или 50 контактов для нормальные контакты D и 44, 62 и 104 для высоких D.
