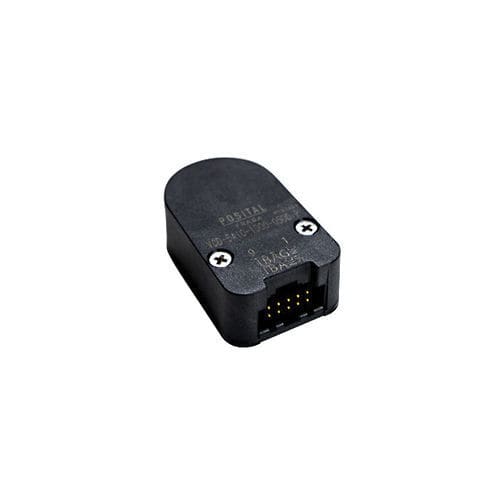

Инкрементальный датчик угла поворота VCD-5LI0-HHHH-08DD-P

оптическийс несквозным полым валомоднооборотный

Интерфейс - Incremental RS422 Pulses per Revolution - 1000, 1024 Output Incremental - A, /A, B, /B, Z, /Z Remarks - PPR: 1000, 1024 Bыходы - Драйвер Bывода - RS 422 (TTL) Output Voltage High Level RS422 (TTL) - Condition: current max. -20 mA, min. 2.4 V; condition: no... Output Voltage Low Level RS422 (TTL) - Condition: current max. +20mA, max. 0.4 V; condition: no ... Output Rise Time - 110 ns Outfall Fall Time - 100 ns Index Pulse Width - P0: in electrical °: Min. 60, typ.: 90, max: 120 Index Pulse Rise Time - t1 in ns: min. 50, typ. 100, max. 200 Index Pulse Fall Time - t2 in ns: min. -10, typ. 15, max. 25 Maximum Switching Current - 8 mA per Channel Подключение - Latching Pin Connector, 10 pin Электрические характеристики - Hапряжение питания - 4.5 – 5.5 VDC Ток потребления - CPR < 500, no load: typ. 29 mA, max. 36 mA, CPR ≥ 500, no load: typ. 56 mA, max. 65 mA Мощность - ≤ 0.7 W Защита от инверсии полярности - Hет Защита от короткого замыкания - нет Max Load Capacitance - 100 pF Максимально допустимое количество оборотов - minimum value of [ (18*10^6)/PPR and 60000 ] 1/min EMC Electrostatic Discharge - ± 4 kV, IEC 61000-4-2 MTTF - 6404 years @ 20°C and 40 % relative humidity Датчик - Tехнология - Оптическая Разрешение Однооборотный - Incremental with Index (Kit) Разрешение Многооборотный - 0 бит Phase Angle - Pulse diagram Z: 90° ±30° Duty Cycle - Pulse diagram X,Y: 180°±30°
