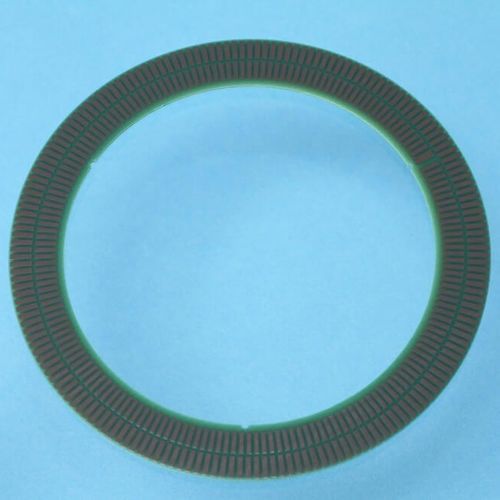

Магнитное кольцо для углового энкодера TPCD07

Двухдорожечное кодовое колесо со 180 периодами для поворотных энкодеров ID и IT. Кодовое колесо состоит из печатной платы с медными узорами на лицевой стороне и с гладкой медной поверхностью на обратной стороне. Медный слой на обратной стороне служит экраном от металлических структур, расположенных за кодовым колесом. Таким образом, кодовое колесо может быть установлено на металлическую или неметаллическую втулку. Кодовое колесо содержит 3 полуотверстия диаметром 1 мм, которые могут быть использованы для выравнивания. Количество периодов 180 Внешний диаметр 76.2 мм Внутренний диаметр 56 мм Радиус считывания 32.53 мм Толщина 0.73 мм
