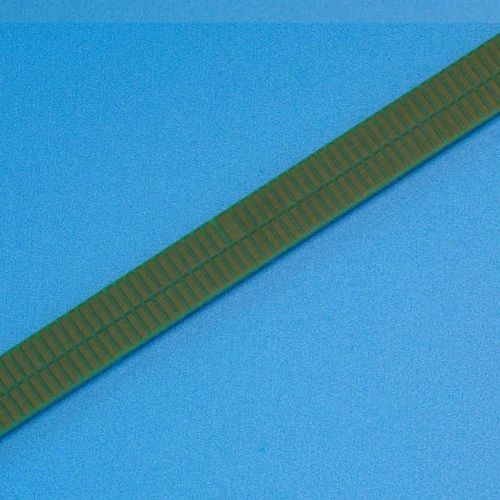

Двухдорожечная линейная шкала с длиной периода 1,28 мм для IT-энкодеров длиной 205 мм с центрированным индексом.
Шкала состоит из печатной платы с медным рисунком на лицевой стороне и с гладкой медной поверхностью на обратной стороне. Медный слой с обратной стороны служит экраном от металлических структур, расположенных за шкалой. Таким образом, шкала может быть установлена как на металлическую, так и на неметаллическую поверхность.
Шкала может быть выровнена по металлической кромке, при этом высота кромки должна быть менее 0,2 мм.
---
