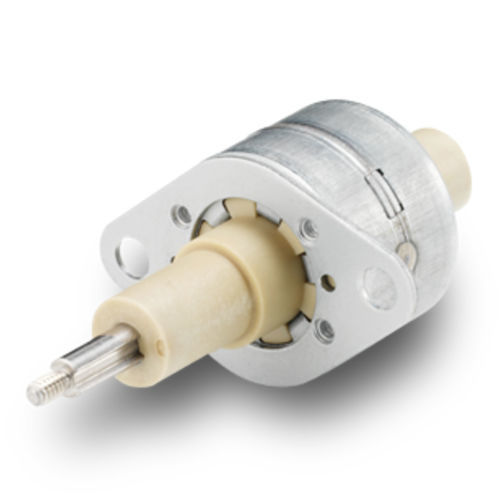

Линейный привод 20DAM-K series

электрическийпошаговыйпростого действия

Самый маленький из нашей линейки миниатюрных линейных шаговых двигателей - 20DAM-K, который представляет собой высокопроизводительный миниатюрный линейный привод с накидной головкой, обеспечивающий линейное усилие до 30,6 Н при размере рамки 20 мм. Миниатюрный линейный двигатель представляет собой шаговый двигатель со стеком банок и встроенным ведущим винтом для прямого преобразования вращательного движения в линейное. Используя базовую конструкцию шагового двигателя, миниатюрный линейный шаговый привод имеет угол шага 15 градусов. Магнит ротора расположен на термопластичной гайке, зажатой между двумя шарикоподшипниками, закрепленными в торцевых крышках. В зависимости от требуемого уровня интеграции DLA может быть накидным (ограниченный ход) или не накидным (расширенный ход). Основные характеристики изделия > Высокая непрерывная линейная мощность для своего размера > Цифровое управление - простота использования с микропроцессором > Экономичность - компактная конструкция, низкая стоимость интеграции > Не требует обслуживания - нет щеток для замены > Варианты униполярной и биполярной обмотки > Варианты исполнения линейных приводов с фиксацией и без фиксации > Долгий срок службы - конструкция на шарикоподшипниках Возможность индивидуальной настройки > Модификации катушек - сопротивление и индуктивность > Более прочные пластмассы для больших ударных нагрузок > Магниты - для получения большей линейной силы или уменьшения уровня сдерживания > Уменьшение или увеличение силы сдерживания в соответствии с условиями применения > Винты - метрические или имперские наконечники, длина > Специальные фланцы, разъемы, концевые датчики обнаружения движения > Проводка - разъемы, длина проводов, термоусадочные трубки Области применения > Двигатели для медицинских пипеток > Приведение в действие демпфера > Привод заслонок > Принтеры и копировальные аппараты > Коммутационные системы
