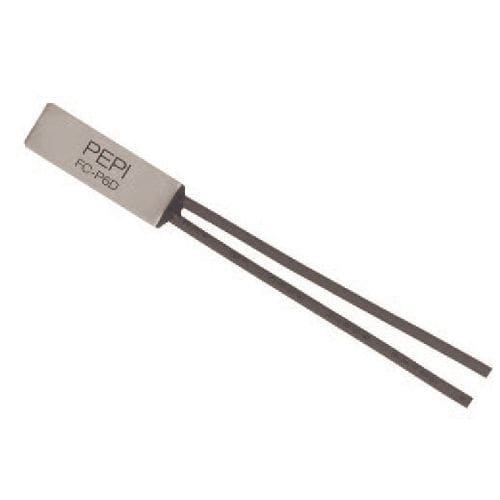

Миниатюрная тепловая защита FC-P6D series

пластиковая коробка

Этот маневровый терморегулятор является новым дополнением к серии экономичных решений Valstat™ для защиты двигателя, трансформатора, освещения и других применений. Поскольку биметаллический элемент не передает ток цепи, устройства FC-P6D реагируют в первую очередь на изменения температуры, создавая меньшее снижение номинальных характеристик, чем чувствительные к току устройства. Особенности ________________________________________ -Конструкция с защелкиванием, быстрым разрывом/переключением. -Ультракомпактная конструкция с высокой коммутационной способностью контактов. -Шунтирующий дизайн: Биметаллический элемент не несет тока. Устройство производит замыкание или размыкание цепи в зависимости от температуры. Это приводит к снижению внутреннего нагревательного эффекта устройства при использовании в условиях повышенных токовых нагрузок. -Сброс температуры калибровки; не регулируется в полевых условиях. -В термопластичном корпусе PBT максимальная температура экспозиции составляет 170°C в течение 24 часов. -Корпус имеет диэлектрическую прочность 1,500 В перем. тока в течение 1 минуты или 1,800 В перем. тока в течение 1 секунды без дуги. Рейтинги контактов ________________________________________ -10 АМПЕР/125 ВОЛЬТ -7 АМПЕРС/250 ПУСТОТА Эти значения действительны для 6 000 циклов Диапазон калибровки ________________________________________ -Доступно в диапазоне от 50°C до 150°C с шагом в 5°C. Стандартный допуск открытия ± 5°C Сброс температуры приблизительно на 30-35% ниже температуры открытия клапана Стандартная конфигурация ________________________________________ -Тепловые предохранители P6D оснащены проводами диаметром 60 мм с зачисткой 9,5 мм, проводами №20 с тефлоновой изоляцией (UL #1332) красного цвета -Предлагаются провода нестандартной длины от 30 мм до 300 мм.
