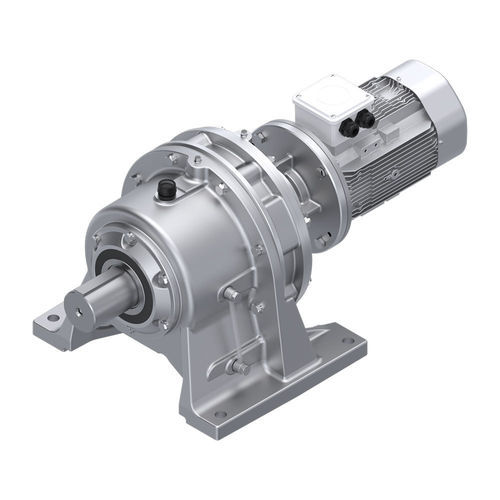

Циклоидальный мотор-редуктор PCD

с параллельными валамисо сплошным валомс кронштейном

Использование редукторов серии циклоидов в области передачи мощности отвечает требованиям компактности, высокой передачи, малого размера и надежности продукта. Наиболее важной особенностью серии PCD, которая имеет другой дизайн по сравнению с традиционными редукторами, является то, что элементы привода передают движение, перекатываясь друг по другу, вместо трения зубчатых колес друг о друга, как в обычных редукторах. - Узлы с параллельной осью входа и выхода. - Соединение с помощью ножек, варианты корпуса - Корпус имеет жесткую структуру и подходит для теплопередачи. - Предлагается с цельным валом. - Расчеты прочности системы выполняются в соответствии со стандартами DIN, ISO и NIEMANN. - Могут быть предложены различные варианты входа (соединение с двигателем, PAM, W, C-face). - Диски изготовлены из 100 Cr6, корпуса изготовлены из материала GG25. - Существуют различные монтажные положения; горизонтальное и вертикальное - Одноступенчатые до корпуса 612 смазываются смазкой, а корпуса между 613 и 620 смазываются масляной ванной, - Двухступенчатые корпуса 607/07…618/10 смазываются смазкой, а корпуса 616/11…627/19 смазываются масляной ванной. - Могут быть рассмотрены специальные запросы клиентов. Технические характеристики: - Серия: PCD - Тип: Циклоидальные редукторы - Вход/Выход: Параллельная ось - Монтаж: Горизонтальные и вертикальные положения - Материал: Диски - 100 Cr6, Корпуса - GG25 - Смазка: Смазка (одноступенчатые до корпуса 612, двухступенчатые 607/07…618/10), Масляная ванна (одноступенчатые 613–620, двухступенчатые 616/11…627/19) - Соответствие: Стандарты DIN, ISO, NIEMANN - Диапазон мощности: 0.12–95 кВт - Диапазон крутящего момента: 3–74490 Нм - Диапазон соотношения: 6–7569
