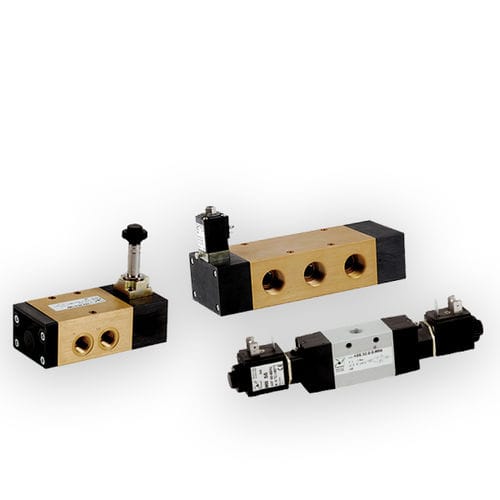

Пневматический распределитель с выдвижным ящиком 400 series

с пневматическим приводомуправление от соленоидас прямым приводом

Это двухступенчатые клапаны с электропневматическим приводом. Электромагнитный клапан серии 300 с прямым управлением приводит в действие пневматический распределитель основной мощности. Эта интегрированная система позволяет создавать конфигурации систем, требующих очень мало места. Пилотный воздух обычно забирается из входного отверстия (автоподача), а единственным управляющим сигналом является электрический. Ассортимент электромагнитных клапанов по размерам и механической конструкции аналогичен серии 200. Поэтому у нас есть электромагнитные клапаны G 1/8″, G 1/4″, G 1/2″ и G 1″ с идентичными пневматическими характеристиками, которые, однако, приводятся в действие электрически. Они имеют сбалансированный золотник, невосприимчивый к наличию или отсутствию давления. Они выполнены в 3 и 5 направлениях с 1 соленоидом (моностабильные) или 2 соленоидами (бистабильные), а также 5 направлений 3 позиций с закрытыми центрами, открытыми центрами и центрами под давлением. Следует отметить, что автоподача электропилота требует всегда впуска через порт 1, и если требуется 3-ходовая нормально открытая конфигурация, необходимо переключить операторов. Электромагнитные клапаны G 1/8″ и G 1/4″ могут быть оснащены как микросоленоидами, так и стандартными соленоидами и могут быть установлены в линию или под углом 90 градусов к клапанам. Обратите внимание, что если микросоленоид может быть установлен в любом направлении, то стандартный соленоид требует монтажа, как показано на фотографиях и схемах.
