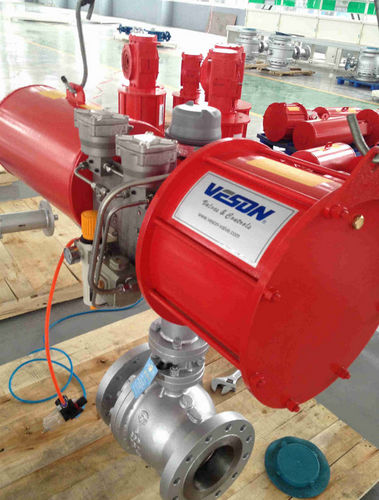

Аварийный отключающий клапан - четверть оборота - закрыть клапан менее чем за секунду
Функции ESDV предназначены для точности и надежности
■ Круглый клапан на тротуаре
■ Устойчивый к отказу приводящий механизм обратного действия пружины
■ Проектирование с низкими выбросами
■ Конфигурация ствола против взрыва
■ Быстрое время отклика
Полное открытое положение
ESDV обеспечивает минимальное давление Дифференциал при Дифференциал при клапане клапан находится в полном открытом открытом положении.
Полный отверстий шаровой клапан фактически действует как труба минимизируя турбулентность процесса жидкости
Полное закрытие позиции ∙ Чрезвычайная ситуация
Напряжение установленной точки превышено и ESDV ESDV полностью закрыт обеспечивая полностью закрытый обеспечивая плотное закрытие с его двухместной конструкцией.
■ Тип клапана: полный борт-круговой клапан, установленный на трюне
■ Форма кузова: боковой вход, кованое тело
■ Тип привода: однодействующий, возвращение пружины
■ Инструментация: пневматическая
■ Диапазон размеров: 6 36
■ Уровень давления: ANSI класс 150 - 2500
■ Выключение: мягкое сиденье - проверяется до класса VI Металлическое сиденье - проверяется до класса V
■ Концавые соединения: RFFE, RTJ, конец сварки
■ Время закрытия < 2 секунды (в зависимости от размера
