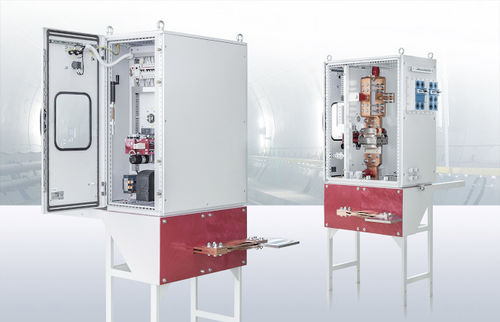

Автономное распредустройство RU-825LR

компактноедля стержня шины

Розподільчі пристрої з лінійним роз'єднувачем (РУ-825ЛР) призначені для ввімкнення та відключення знеструмлених ділянок контактної рейки 825 V метрополітену в тунелі та депо. РУ-825ЛР являють собою комплектний пристрій одностороннього обслуговування та забезпечують комутацію живлячої лінії 825 V номінальним струмом 4000 A. РУ-825ЛР складається з двох відсіків: відсік з роз'єднувачем та силовою ошиновкою; відсік управління та приводу роз'єднувача. На дверцятах відсіку управління виконане оглядове вікно для візуального спостереження за роботою роз'єднувача. У верхній частині дверцят встановлена шафка з кнопками управління роз'єднувачем та вимикачем освітлення. Шафа має дверцята, які оснащені замками, що закриваються за допомогою знімної ручки-ключа. Є декілька модифікацій шаф у залежності від кількості та розташування силових кабелів та силових шин, що підключаються, на вході та виході. Підключення силових кабелів до роз'єднувача виконується через кабельні затиски та спеціальні морські гермовводи, які забезпечують високий ступінь герметизації в умовах роботи обладнання у тунелях метрополітену. Підключення силової шини до роз'єднувача виконується знизу через отвір у ізоляційній панелі, встановленій на дні. Також, є можливість управління роз'єднувачем у місцевому або дистанційному режимах. Кліматичне виконання та категорія розміщення: УХЛ1 — для депо (зовнішнє встановлення); УХЛ4 — для тунелів (внутрішнє встановлення).
