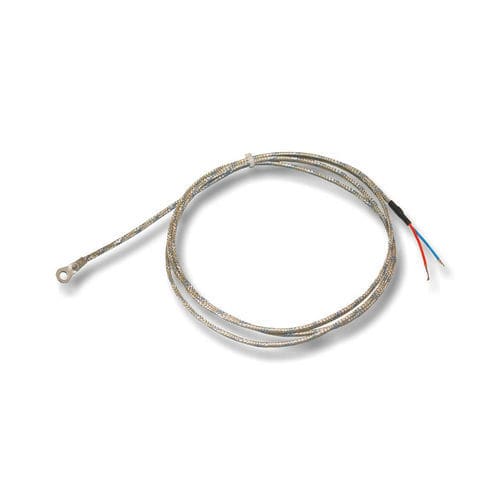

Датчик температуры термопара типа J TCJ

никелевыйс термопарой

Термопара представляет собой электрическую цепь, состоящую из двух металлических проводников из разных материалов, сваренных с одного конца. Благодаря эффекту Седбека, когда возникает разница температур между горячим соединением (точкой сварки) и холодным соединением на другом конце проводников, возникает электродвижущая сила, которая зависит от типа двух металлов. Для измерения температуры с помощью термопары холодное соединение должно иметь известную температуру, поэтому возникающая электродвижущая сила зависит только от горячего соединения. Термопара типа J состоит из железного положительного проводника и константанового (медно-никелевого) отрицательного проводника. Благодаря железным компонентам она подходит для измерения средних температур в неокисляющихся средах. Проушина позволяет легко закрепить эту версию на конкретной точке считывания с помощью винтов.
