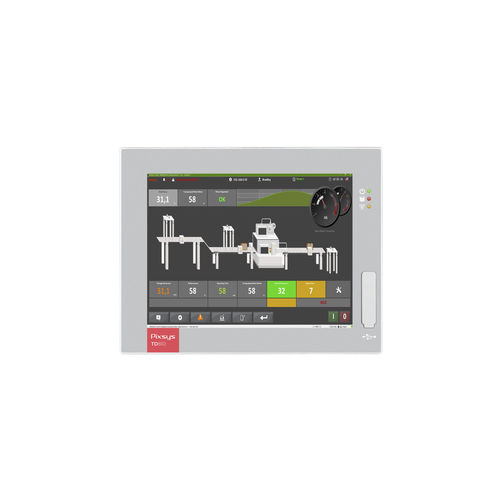

HMI с резистивным сенсорным экраном TD810

встраиваемый800x600ARM Cortex-A8

Панель оператора TD810 представляет собой сенсорный терминал HMI под управлением Windows CE. Процессор ARM CORTEX A8 и встроенная твердотельная память делают его пригодным для промышленного использования, даже в условиях, в которых он может подвергаться механическим воздействиям, например, вибрациям. Две последовательные шины (RS232 и RS485), порт ethernet 10/100/1000 и шина CanOpen обеспечивают соединение с основными полевыми шинами. Возможно прямое подключение цифровых входов/выходов (до двух плат расширения ETD1644), создавая полную и компактную систему управления. Порт USB, доступный также на передней панели, обеспечивает такие функции, как экспорт данных, обновление программ и подключение периферийных устройств. Весь модельный ряд ЧМИ-панелей с Windows CE оснащен программируемым программным ПЛК на базе среды разработки LogicLab (соответствует стандарту программирования МЭК-61131), что позволяет разрабатывать логику управления в автономной панели, без поддержки внешних ПЛК-модулей. Программный комплекс SCADA Movicon 11 CE компании Progea интегрирован в панели Pixsys в качестве среды исполнения и обеспечивает мощную графику и синоптику, а также прямой интерфейс с интегрированным программным ПЛК или с ПЛК сторонних производителей.
