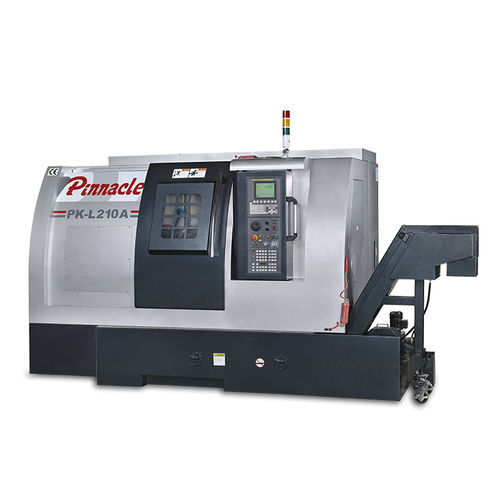

Токарный станок ЧПУ L seriesнаклонная станинажесткийA2-6
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Конструкция
- жесткое, наклонная станина
- Передний конец шпинделя
- A2-8, A2-6
- Количество инструментов
- 10 инструментов
- Применение
- для интенсивного использования
- Рабочая характеристика
- высокоскоростное
- Диаметр
360 mm, 520 mm
(14,17 in, 20,47 in)- Скорость вращения
МИН.: 30 rpm
(188,496 rad.min-1)МАКС.: 4 500 rpm
(28 274,334 rad.min-1)- Длина детали
610 mm
(24 in)- Максимальный диаметр резки
440 mm
(17 in)- Наибольший диаметр прутка
65 mm, 77 mm
(3 in, 3 in)- Ход Х
210 mm
(8 in)- Ход Z
610 mm
(24 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
24 m/min
- Номинальная мощность
11 kW, 15 kW
(15 hp, 20,4 hp)- Габаритная длина
3 m
(9'10" )- Габаритная ширина
2 mm
(0 in)- Общая высота
2 mm
(0 in)- Вес
4 000 kg, 4 100 kg, 4 200 kg, 4 300 kg
(8 818 lb, 9 039 lb, 9 259 lb, 9 480 lb)
Описание
Токарный центр с ЧПУ Pinnacle Slant Bed предоставляет все возможности для токарной обработки в тяжелых условиях, максимальной эффективности и точности на протяжении всего срока службы. Вы также получаете передовые концепции проектирования, позволяющие сократить временные циклы для получения большей прибыли. Выбирая токарный центр с ЧПУ Pinnacle, вы получаете не просто качественный станок, но и традицию превосходства Pinnacle.
Основные детали изготовлены из высококачественного чугуна Meehanite и закалены для снятия напряжения.
Прочная конструкция станины усилена научными ребрами для максимальной устойчивости при токарной обработке.
Очень широкие направляющие по осям X и Z закалены и точно отшлифованы.
Наклонная под углом 45 конструкция станины обеспечивает чрезвычайно прочную опору для револьверной головки и повышает эффективность удаления стружки.
ГИДРАВЛИЧЕСКИЙ ПАТРОН
Гидравлический патрон управляется педальным переключателем для эффективной и удобной работы.
Жесткая револьверная головка обеспечивает исключительную устойчивость при вращении.
На револьверную головку можно устанавливать инструменты с наружным диаметром 25 x 25 мм. O.D. и 40 мм. расточными инструментами.
---
