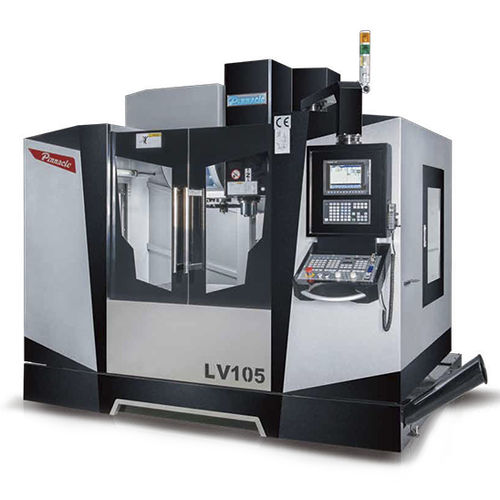

Обрабатывающий центр ЧПУ 3 оси LV series

вертикальный24 инструментавысокой точности

Когда требуется высокоэффективная обработка и когда крайне важна исключительная точность, вертикальный обрабатывающий центр серии Pinnacle linear way - идеальное решение. Три оси перемещаются по линейным направляющим, которые минимизируют трение, обеспечивая высокую точность позиционирования и повторяемость. Эта серия подходит не только для крупных производственных линий. Она также идеально подходит для небольших заводов и механических цехов. Если вы всерьез намерены повысить производительность и прибыль от обработки, линейные направляющие Pinnacle серии LV действительно могут вам помочь. Характеристики Конус шпинделя ISO40 Скорость вращения шпинделя 8 000 об/мин, 10 000 об/мин (опция) Линейный ход по осям X, Y и Z Основные структурные части изготавливаются из высококачественного чугуна Meehanite (GB 300), закаленного для снятия напряжения, с твердостью более 190HB. Высокоточные и высококачественные линейные направляющие класса P с широким блоком и линейными направляющими шириной 35 мм (LV85/LV105) и 45 мм (LV116/LV126) по трем осям. ОБЕСПЕЧИВАЕТ ВЫСОКОЕ КАЧЕСТВО ОБРАБОТКИ Плавающая система разжима гарантирует, что сила разжима инструмента не будет передаваться на подшипники шпинделя. Она обеспечивает стабильный зажим и разжим инструмента в шпинделе и продлевает срок службы подшипников шпинделя. Шпиндель картриджного типа. Система охлаждения циркулирующим маслом на шпиндельной бабке предотвращает тепловое расширение и обеспечивает наилучшие условия для точной обработки. Форсунки для смыва стружки Форсунки для промывки СОЖ на задней внутренней стенке защитного кожуха предотвращают застревание стружки во время работы. Муфты Высокоточные гибкие муфты, напрямую соединенные с шарико-винтовой парой и серводвигателями переменного тока, обеспечивают наилучшую жесткость и сохраняют точность осевого линейного узла при высокоскоростном движении.
