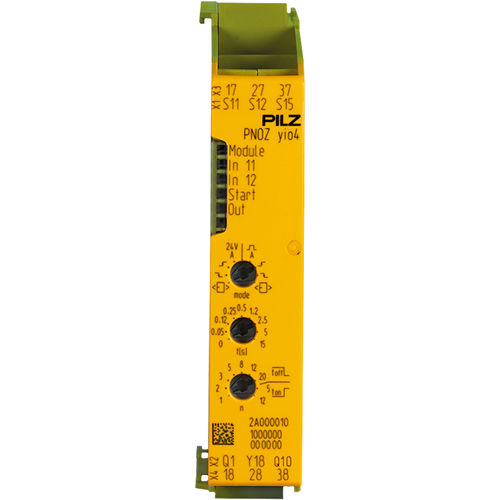

Модуль расширения модульных защитных реле линейки myPNOZ, выходы: 3нормально разомкнутых контакта реле безопасности с задержкой перед отключением питания(t=0-300 с), 1 сигнальный выход на основе полупроводниковой технологии, входы: 2 длямониторинга 1 функции обеспечения безопасности: Одно- или двухканальные с обнаружением короткого замыкания между контактами или без него, ширина:17,5 мм
Общие данные
Подтверждено - CE
CCC
UKCA
Внесено в перечень cULus
TÜV
EAC (евраз.)
технические данные
электрические данные
Назначение UINT1 - Питание модуля
Источник внутр. напряжения - Через головной модуль
Тип напряжения UINT1 - Постоянный ток
Допустимые нагрузки - Резистентный
Индуктивный
Входы
Число цифровых входов - 2
Напр. U по EN 61131-2, тип 1 - 24 V DC
Вход с развязкой потенциалов - Нет
Релейные выходы
Кат. применения Стд. AC/DC1 - EN 60947-4-1
Voltage AC1 safety cont. - 240 V
Max. current AC1 safety cont. - 6 A
Voltage DC1 safety cont. - 24 V
Max. current DC1 safety cont. - 6 A
Кат. применения Стд.AC15/DC13 - EN 60947-5-1
Voltage AC15 safety cont. - 230 V
Max. current AC15 safety cont. - 5 A
Voltage DC13 safety cont. - 24 V
Защ. конт.: пер. ток по UL -
Защ. контакты: пилотный режим - B300, R300
Пилотный режим R300 по UL - 24 V DC
Материал релейных контактов - AgCuNi
Доп. парам. контактов реле - + 0,2 мкм Au
Разв. потенц., релейные выходы - Да
Экологические данные
Стандарт темп. окр. среды - EN 60068-2-14
Окружающая температура - -10 °C
Стандарт температуры хранения - EN 60068-2-1/-2
Стандарт климат. совмест. - EN 60068-2-78
Конденсация допустима? - Не допускается
