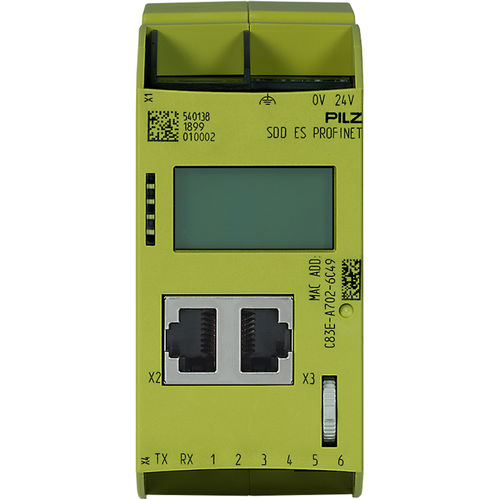

SDD (устройство диагностики безопасности), модуль промышленной сети,стандартный, Profinet, 2 порта RJ45, 6 цифровых входов/выходов, съемные клеммы (в комплектпоставки не входят).
Подтверждено - CE
технические данные
электрические данные
Назначение U1 - Питание модуля
Напряжение питания (V) - 24 V
Тип питающего напряжения U1 - Постоянный ток
потребляемая мощность DC - 2 W
Входы
Число цифровых входов - 6
Полупроводниковые выходы
Количество полупроводниковых в - 6
Защита П/П выхода от КЗ - Да
Интерфейс полевой шины
Интерфейс промышленной сети - PROFINET
Тип полевой шины - Подчиненное устройство
Выбираемая скор. пер. данных - 10 Мбит/с
100 Мбит/с
Соединительная полевая шина - RJ45
Гальванич. развязка пром. сети - Да
Тип гальванической развязки - Функциональная изоляция
MODBUS
Число интерфейсов MODBUS - 8
Тип разъема Modbus - RJ45
Режимы работы Modbus - Auto-MDIX
Автосогласование
Гальв. развязка Modbus - Да
Экологические данные
Стандарт темп. окр. среды - EN 60068-2-14
Окружающая температура - 0 - 55 °C
Стандарт температуры хранения - EN 60068-2-1/-2
Стандарт климат. совмест. - EN 60068-2-30
EN 60068-2-78
Номинальный уровень влажности - Отн. вл. 90% 55 °C
Конденсация допустима? - Не допускается
Постоянная рабочая высота ASL - 2000 м
ЭМС по стандарту... - EN 61000-4-5
EN 61000-6-4
EN 61000-4-6
EN 61000-4-3
Вибрация по стандарту... - EN 60068-2-6
Ускор.уд.возд. по стандарту1 - 15g
Стандарт типа защиты - EN 60529
Тип защиты, крепление -
Тип защиты, корпус -
Тип защиты клемм -
Потенциальное разделение
Развязка потенциалов 1 между - Ethernet и напряжение системы
Тип развязки потенциалов 1 - Функциональная изоляция
механические данные
