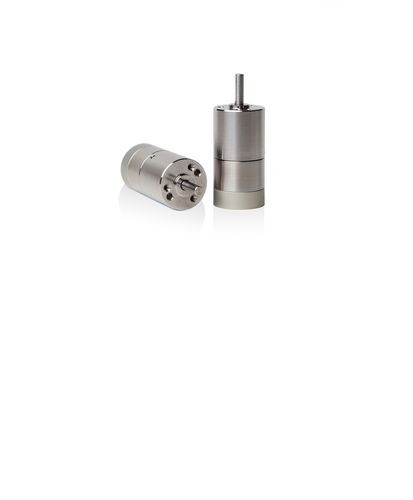

LEGS Ротационный LR17
роторный мотор
Это наш самый маленький роторный Piezo LEGS® с прямым приводом и выходным крутящим моментом 30 мНм.
Встроенный 15-битный энкодер дает разрешение в замкнутом контуре 0,2 мрад (0,01°), в то время как разрешение в разомкнутом контуре является субмикрорадианным. Блокировка с полным силовым отключением питания является функцией безопасности, присущей конструкции.
Не предназначен для вакуумных и немагнитных сред.
Спецификации
Разъем для разъема motorCviLux CI1116M-2VD0
Разъем энкодераCviLux CI1116M-2VD0 (все в одном)
Материал в корпусе двигателяАлюминий, нержавеющая сталь
ВакуумН/А
Угловой диапазон360°
Диапазон скоростей 10-265 (0-44 об/мин)
Угол шага, полный шаг 21000 мкрад
Разрешение двигателя 330 мНм
Рекомендуемый рабочий диапазон 0-15 мНм
Нагрузка на вал, макс. радиальная, 6,5 мм от монтажной поверхности1 N
Нагрузка на вал, макс. осевая2 N
Усилие прижима вала, макс. 5 Н
Рабочее напряжение42-48 В
Потребляемая мощность 3,5 мВт/Гц
Диаметр 17 мм
Вес 30 г
Рабочая температура от 20 до +70 ºC
1 @ Ромба, без нагрузки, 20 ºC
2 @ Дельта, без нагрузки, 20 ºC
3 14 бит, 8192 микрошага
---
