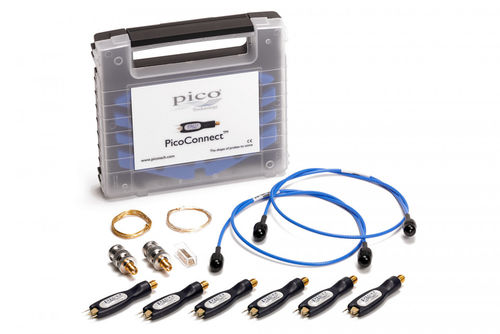

Зонд пассивного типа 910 series
микроволновыйдля осциллографаэкономичный

зонд пассивного типа
зонд пассивного типа
зонд пассивного типа
зонд пассивного типа
зонд пассивного типа
зонд пассивного типа
зонд пассивного типа
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
пассивного типа
Технология
микроволновый
Место применения
для осциллографа
Область применения
экономичный
Другие характеристики
с широким диапазоном

Описание

Семейство высокопроизводительных радиочастотных, микроволновых и импульсных зондов, позволяющих экономично просматривать широкополосные сигналы с частотой до 5 ГГц (10 Гбит/с). С емкостью наконечника менее 0,4 пФ и нагрузкой на землю от 220 Ω до 910 Ω, зонды PicoConnect менее инвазивны, чем большинство существующих и более дорогостоящих зондирующих решений. Для достижения точности измерений до нескольких процентов они компенсируются в зависимости от их типичного применения: зондирование линий электропередачи и портов между 40 Ω и 100 Ω (80 Ω - 200 Ω дифференциальное зондирование). Подходящие для взаимодействия с любым измерительным прибором с 50 входами Ω, зонды PicoConnect позволяют пользователям широкополосных осциллографов и спектральных анализаторов просматривать схемы, объединительные платы, соединения и системы, как правило, без прерывания их работы, и делать это по нескольким каналам без нарушения бюджета. Семейство предлагает коэффициенты деления зондов ÷5, ÷10 и ÷20 с импедансами для применения в высоковольтных аналоговых и импульсных приложениях. Для каждого коэффициента имеется вариант с соединением по постоянному или переменному току, последний важен, когда смещение по постоянному току не должно вызывать помех. Все семейство реализуется в виде набора сменных SMA(f) зондовых головок, которые могут использоваться с любым подходящим кабелем 50 Ω, или аксессуарами, такими как фильтры, делители, усилители и дополнительное затухание.

---
