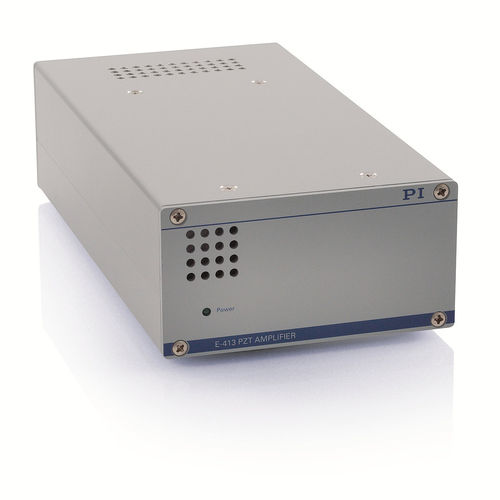

Управление пьезоэлектрическим приводом E-413

Биполярное управление для пьезоэлектрических накладных преобразователей и сдвиговых приводов - Пиковая мощность до 50 Вт - OEM-модуль / настольное устройство для сдвиговых актуаторов PICA - OEM-модуль для пьезоэлектрических накладных датчиков DuraAct Усилительные модули для сдвиговых актуаторов PICA и накладных датчиков DuraAct Малошумные усилительные модули E-413.00 (настольное устройство) и E-413.OE (OEM-модуль) предназначены для работы с пьезоприводами с биполярным питанием. Они могут выдавать и поглощать пиковый ток до 100 мА, что соответствует стандартному диапазону от -250 до +250 В для сдвиговых актуаторов PICA от PI . Версия E-413.D2 предназначена для работы с пьезоэлектрическими преобразователями DuraAct и обеспечивает пиковую мощность 50 Вт в диапазоне напряжений от -100 до +400 В. Управление через ПК В качестве альтернативы возможно аналоговое управление с ПК через ЦАП. Для некоторых плат ЦАП National Instruments компания PI предлагает полный набор драйверов, совместимых с общим набором команд PI (GCS) для использования с программным обеспечением NI LabVIEW. Аналоговое управление Модули пьезоусилителей E-413 обеспечивают прецизионное управление пьезоприводами сдвига и изгиба в статическом и динамическом режимах. Выходное напряжение может быть либо точно установлено с помощью внешнего потенциометра смещения (не входит в комплект поставки), либо контролируется с помощью аналогового входного сигнала, усиленного в 50 раз. Для работы E-413 достаточно стабилизированного напряжения 24 В. Встроенный DC/DC-преобразователь подает напряжение на пьезоэлемент, а также все другие необходимые внутренние напряжения. Все входы и выходы направляются через 32-контактный разъем. Объем поставки OEM-модули: Соединительная планка для 32-контактного главного разъема для установки в корпус заказчика.
