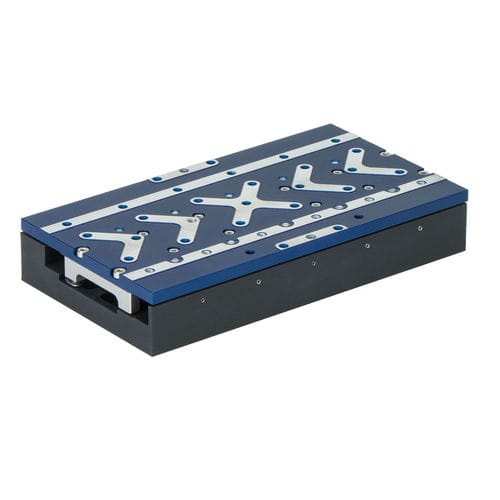

Линейный координатный стол V-508 series
с линейным двигателемс перекрестными роликамисверхточный

линейный координатный стол
линейный координатный стол
линейный координатный стол
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Направление
линейный
Тип
с линейным двигателем
Другие характеристики
сверхточный, компактный, высокоскоростной, со встроенным энкодером, с перекрестными роликами
Ход

80 mm, 170 mm, 250 mm
(3,15 in, 6,693 in, 9,843 in)

Скорость

0,6 m/s, 0,7 m/s
(1,97 ft/s, 2,3 ft/s)

Повторяемость

0,05 µm, 0,1 µm, 0,15 µm

Описание

- Минимальное инкрементное линейное перемещение до 1 нм - Выбор 3-фазных линейных двигателей с железным сердечником и без железного сердечника Семейство высокоточных линейных моторных каскадов V-508 обеспечивает высокую скорость и точность в очень компактном, низкопрофильном корпусе. Эти моторизованные нанопозиционирующие каскады с замкнутым контуром хорошо подходят для приложений промышленной автоматизации с высокой динамикой 24/7. В их основе лежит концепция, разработанная с учетом надежности - высокоэффективные подшипники, линейные двигатели с нулевым трением, бесконтактные оптические датчики положения и оптимизированный по FEA (анализ методом конечных элементов) корпус, обеспечивающий жесткость и термостабильность. Линейные двигатели с прямым приводом без трения - очень высокое разрешение Приводимые в движение 3-фазными линейными двигателями без трения собственной разработки и управляемые линейными энкодерами прямого измерения, линейные трансляторы серии V-508 DeepL могут обеспечить линейное перемещение с высоким разрешением с минимальным приращением до 1 нанометра для самых высокопроизводительных вариантов. Линейные энкодеры прямого измерения с чувствительностью ниже нуля На выбор предлагаются экономичные инкрементальные энкодеры, интерферометрические энкодеры метрологического класса PIOne и абсолютные измерительные энкодеры (не требуется привязка при включении питания). Поскольку линейное положение ступени измеряется непосредственно на подвижной платформе относительно неподвижного основания, без контакта (прямая метрология), люфт, механический люфт или деформация в приводном механизме, характерные для комбинаций двигатель / винт, не влияют на точность позиционирования.

---
